Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диаметр шлифовального колеса: | 400 мм | Марка двигателя шлифовального колеса: | Сименс |
|---|---|---|---|
| Метод охлаждения двигателя шлифовального круга: | Охлаждение воздухом | Ток двигателя шлифовального колеса: | 13А |
| Частота двигателя шлифовального колеса: | 50 Гц | Класс изоляции двигателя шлифовального круга: | F |
| Модель двигателя шлифовального колеса: | 1LE1001-1CB23-4AB4 | Мощность двигателя шлифовального колеса: | 7.5кВт |
| Уровень предохранения от мотора абразивного диска: | IP54 | Направление вращения двигателя шлифовального круга: | CW/CCW |
| Скорость двигателя шлифовального колеса: | 1420 оборотов в минуту | Напряжение двигателя шлифовального колеса: | 380 В |
| Скорость шлифовального колеса: | 1400 оборотов в минуту | Ширина шлифовального колеса: | 50 мм |
| Тип: | Машины для шлифования вала | ||
| Выделить: | IP54 CNC шлифовальный шлифовальник,1420 вращений в минуту с помощью CNC шлифовального шлифователя,Машина для шлифования вала с устойчивой колкой |
||

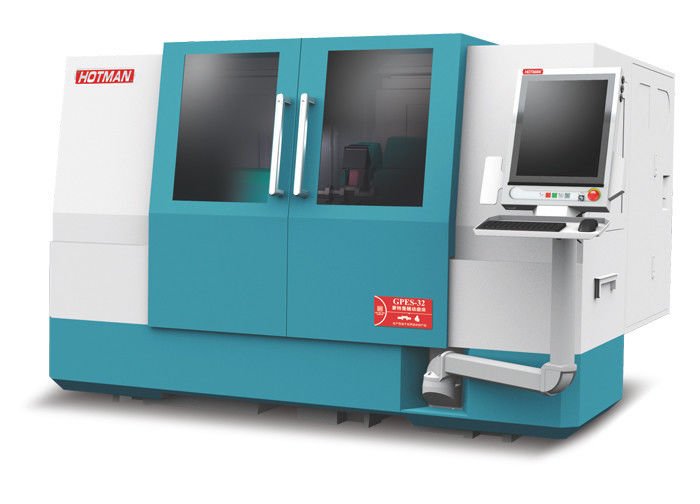

Камшафтная цилиндрическая шлифовальная машина-GP32

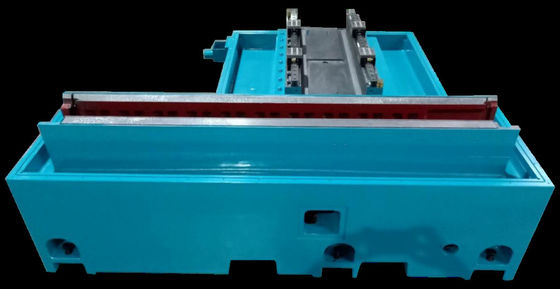

1Ультра жесткая конструкция кровати.
2Встроенная круговая решетка Renishaw с высокой точностью и жесткой головой заготовки.
3Швейцарский дизайн высокоточного динамического и статического шлифовального шпинделя.
4. линейный гид X-оси с самоциркулирующей конструкцией ролика с высокой несущей способностью.
5. Япония C2 точный шаровой винтовой привод стол.
6Глава шлифовального колеса (ось X) использует уникальный цилиндрический линейный двигатель Анки.
7Гейденхайн 50 нм решетки масштаб обратной связи.
8. фиксированная/ротационная двойная функция головной рамы для высокоточных деталей, оснащенная функцией воздушного флотации.
9Сиденье хвоста воздушного плавателя с высокой жесткостью.
10. Гибкая конфигурация опций
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Подробные технические характеристики и конструктивные функции станков:
| проект | параметр |
| Объем работы | |
| Высота центра | 210 мм |
| Максимальный диаметр вращения | Φ400 мм |
| Максимальный диаметр шлифовки | Φ400 мм |
| Длина шлифовки между двумя вершинами | 600 мм |
| Обмен стола (тип 600) | +6°/-9° |
| Максимальная подшипница между двумя вершинами | 60 кг |
| Подставка для шлифовального колеса | |
| Диапазон вращаемых углов (вручную) | ± 15° |
| Тип шпинделя шлифовального колеса |
Главный вал динамического и статического шлифовального колеса (стандарт с охлаждением маслом) |
| Диапазон скоростей шпинда шлифовального колеса | 1650/1850/2100 оборотов в минуту |
|
Стандартные размеры шлифовального колеса (φ×W×B) |
Φ450×20-50×127 мм |
|
Размер специального шлифовального колеса (φ×W×B) |
Φ510×15-50×203 мм |
|
Мощность двигателя шпинделя шлифовального колеса |
30,75 КВт/5,5 КВт |
|
Максимальная линейная скорость шлифовального колеса |
45 м/с |
|
Режим охлаждения шпинделя шлифовального колеса |
Охлаждение маслом |
| Рама головки с прямым приводом заготовки | |
|
Регулирование скорости без шагов в диапазоне скоростей |
0-600 оборотов в минуту |
| Конечный отверстий конечного отверстия | МТ-4 |
| Модель рукава адаптера инструмента | МТ-4 |
|
Диапазон угла вращения рамы головки заготовки |
+15°/-15° |
|
Максимальная нагрузка сцепления (с инструментами) |
150 Нм |
|
Мощность синхронного двигателя с постоянным магнитом (S1-100%/KW) |
3 кВт |
|
Непрерывный номинальный выходной крутящий момент (S1-100%/A) |
470,8 Нм |
| Марка кодера | Ренишоу |
| Режим охлаждения шпинделя | водоохлаждение |
|
Точность повторного позиционирования вращения рамы головы |
±2arcsec |
| Выход из конического отверстия конца вала | ≤ 0.001 |
| Выделение конечной поверхности шпинделя | ≤ 0.002 |
| Осяная жесткость (N/um) | ≥ 500 |
| Радиальная жесткость (N/um) | ≥ 400 |
| Режим движения рамы головы | Стандарт ручного воздушного плавателя |
| Заднее сиденье | |
| Диаметр рукава | Φ50 мм |
| Удар рукава | 40 мм |
| Конический формат Морзе | МТ-4 |
| Режим движения хвостового состава | Стандарт ручного воздушного плавателя |
| Подъемник колеса - ось X (линейный двигатель) | |
| Максимальный ход оси X | 300 мм |
| Максимальная тяга линейного двигателя оси X | 1660-3060N |
| Линейное ускорение двигателя по оси X | ≤ 0,2 Г |
| Максимальная скорость подачи на оси X | 15 м/мин |
|
Минимальная подача HPG (электронное ручное колесо) |
0.0001 мм |
| Программируемая минимальная корма | 0.0001 мм |
|
Минимальное разрешение инкрементального линейника решетки Хайдехама |
0.0001 мм |
| Точность позиционирования питания по оси X | ≤ 0,0016 мм |
|
Точность повторного позиционирования питания по оси X |
≤ 0,0014 мм |
| проект | параметр |
|
Ось Z стола питания (сервомотор) |
|
| Движение по оси Z (тип 600) | 750 мм |
| Мощность сервомотора Z-оси | 2.2КВт |
| Максимальная скорость питания по оси Z | 8 м/мин |
|
Минимальный инкремент электронного ручного колеса HPG |
0.0001 мм |
| Программируемая минимальная корма | 0.0001 мм |
|
Минимальное разрешение инкрементального решетчатого линейки Heideham (необязательно) |
0.0005 мм |
| Система управления | |
| Система цифрового управления | Натрий рений |
| программное обеспечение | Графический интерактивный интерфейс |
| Экран отображения | 10.4 дюймовый цветный TFT дисплей |
| клавиатура | Полная клавиатура |
| память | 3 Гб |
| Количество осей управления |
До 7 осей можно управлять |
| интерфейс | USB/RS232 |
| Электрические инструментальные машины | |
| Стандартное трехфазное питание | 380В 3ph 20Гц |
| Напряжение контурной цепи управления | 110vAC/24vDC. |
| Диапазон отклонений входного напряжения | +/-10% |
|
Потребление мощности при полной нагрузке (основной двигатель) |
36 кВА |
| Пневматическое питание | |
| Входное давление | 50,5 бар |
| Необходимый поток | 40-50 л/мин |
| Стандарт источника воздуха | BS ISO 8573-1:2001 |
| Параметр окружающей среды | |
| Стандартный шум машины | < 75 дБ ((А) |
| Температура окружающей среды | 0-40°C |
| Влажность окружающей среды | ≤ 75% |
| Прочие | |
| Размер отпечатка | 3800×3200мм×2195 |
| Высота | 2170 мм |
| Чистая масса | 5440 кг |
