Подробная информация о продукте:
Оплата и доставка Условия:
|
| Угол поворота шлифовальной головки: | 360° | Способ измельчения: | Поверхностное измельчение |
|---|---|---|---|
| Размер шлифовального колеса: | 200 мм | Скорость шлифовального колеса: | 3000 оборотов в минуту |
| Мощность двигателя: | 2.2КВт | Общие размеры: | 1200 мм х 1000 мм х 1800 мм |
| Наименование продукта: | Универсальные внутренние и внешние цилиндрические шлифовальные машины | Столовая корма: | 00,1-3,0 мм/мин |
| Размер таблицы: | 400 мм х 200 мм | Путешествия на столе: | 400 мм х 200 мм |
| Вертикальное питание: | 00,1-3,0 мм/мин | Вертикальное путешествие: | 300 мм |
| Рабочее напряжение: | 380 В | Вес: | 1000 кг |
| Выделить: | Универсальная многофункциональная компостная шлифовальная машина,ID OD Grinder Смесь шлифовальной машины,Многофункциональная компостная шлифовальная машина |
||

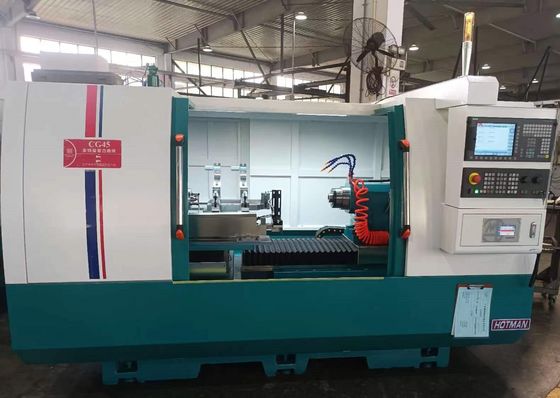

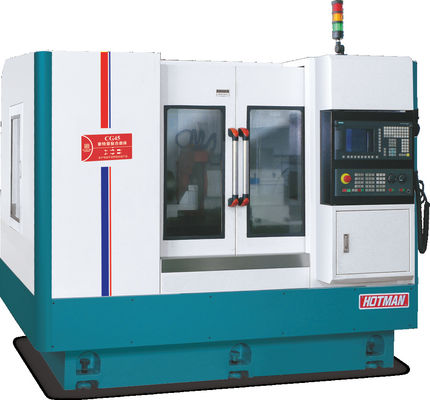

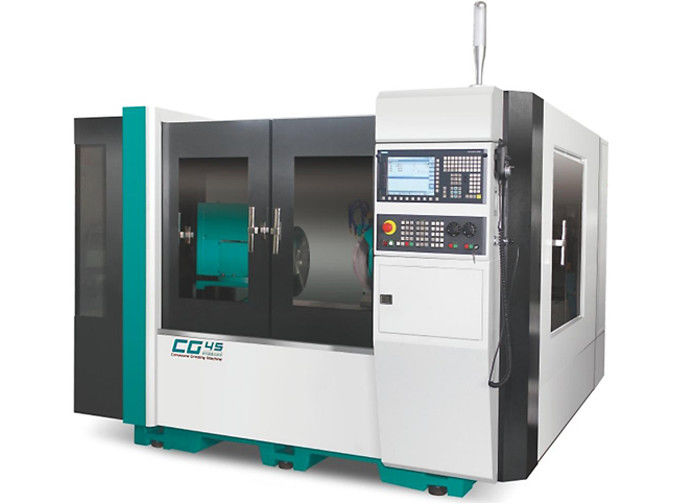

ID OD Grinder универсальная многофункциональная комбинированная измельчительная машина-CG45
Перемещение шпинделя внутреннего шлифовального колеса: 0~470 мм
Перемещение шпинделя цилиндрического шлифовального колеса: 0~365 мм
Всеобъемлющие характеристики:

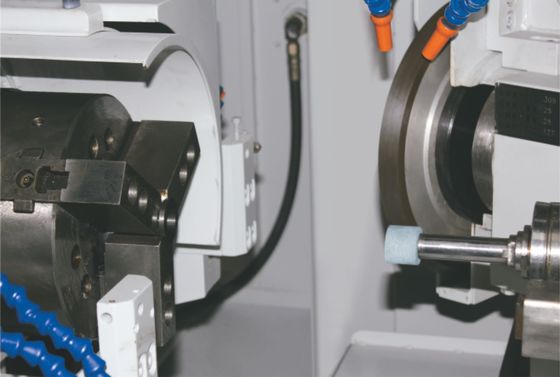

(1).Может реализовать зажимание, завершить внутренний круг, внутренний конус, внешний круг, внешний конус, конечная поверхность композитного интегрированного шлифования.
(2) Предоставление высокоточных сложных решений шлифования, подходящих для обработки небольших и средних деталей.
(3).
Автоматическая система подачи и приема может быть установлена для удовлетворения потребностей промышленного массового производства.
(4) Модуль шлифовки внешнего круга/внутреннего круга может быть гибко комбинирован в соответствии с потребностями для адаптации к различным формам и процессам шлифования.
(5).Система управления удобна для использования и легко изучима.Программирование шлифования и обтягивания шлифовального колеса можно быстро выполнять на станке.Можно установить набор измерений в режиме онлайн.
Описание устройства:
Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
Рельсы руководства машины и высокоточные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
Оснащенный автоматической системой шлифовки с ЧПУ и вторичной разработкой, диалог человека с машиной, с большим количеством дополнительного оборудования на выбор, включая устройство для шлифования внутренних отверстий,автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
Система питания для шлифования состоит из V и плоской трассы из высокоточной лопаты, выполненной вручную, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность позиционирования и длительный срок службы.
Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
Цифровая система управления в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Проект | Единица | Модель: CG-45 | |
|
Производственная мощность
|
Максимальный внешний диаметр шлифовки | мм | 400 |
|
Максимальная длина наружного шлифования |
мм | 200 | |
| аксимум внешнего диаметра шлифовки | мм | 200 | |
| Максимальная длина внутреннего шлифования | мм | 260 | |
| Максимальная нагрузка между двумя париетальными сердцами | Килограмм (b) | 60 (высокооплачиваемая работа)/20 (только рабочая) | |
| Размер шлифовального колеса (диаметр × ширина × диафрагма) | мм | 455×38(32-50) ×127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
| Максимальная линейная скорость шлифовального колеса | м/с | 40 ((высокоскоростное шлифовальное колесо до 65) | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 90 |
| Удаление питания | мм | 250 | |
| скорость скоростного движения по оси X | м/мин | 6 | |
| Минимальная подача по оси X | мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
| Спецификация пальца | МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние | мм | 40 |
| Спецификация пальца | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z | м/мин | 8 |
| Минимальная подача по оси z | мм | 0.001 | |
| Максимальная пробежка | мм | 550 | |
| Угол вращения | Уровень | + 6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса | KW | 3.75/5.5 |
| Двигатель питания X-оси (серво) | KW | 2.2 | |
| Двигатель питания Z-оси (серво) | KW | 2.2 | |
| Двигатель с шпинделем на головке | KW | 0.75 | |
| Двигатель охлаждающего насоса | KW | 0.75 | |
| Мотор смазочного масла | KW | 0.25*2 | |
| Двигатель топливного насоса хвостового состава | KW | 0.75 | |
|
Прочие |
Чистая масса машины | В кг | 3300 |
| Валовая масса машин | В кг | 3500 | |
| Размер упаковки (длина * ширина * высота) | мм | 2800*2000*2000 | |
