Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | Машина цилиндрического точильщика | Диаметр шлифовального колеса: | 270 mm |
|---|---|---|---|
| Максимальная длина шлифовки: | 600 мм | Максимальный диаметр шлифовки: | 200 мм |
| Мощность двигателя шлифовального колеса: | 1.5 кВт | Система управления: | Сименс |
| Напряжение двигателя шлифовального колеса: | 220 V/380 V | Скорость шлифовального колеса: | 3000 оборотов в минуту |
| Сила: | 2.2 кВт | Мощность столового двигателя: | 0,75 kw |
| Напряжение столового двигателя: | 380 v | Скорость стола: | 1-20 м/мин |
| Напряжение: | 380 v | Размеры: | 2800 x 2000 x 2000 мм |
| Вес: | 4000 kg | ||
| Выделить: | Человеческий диалог цилиндрический шлифовальный станок |
||

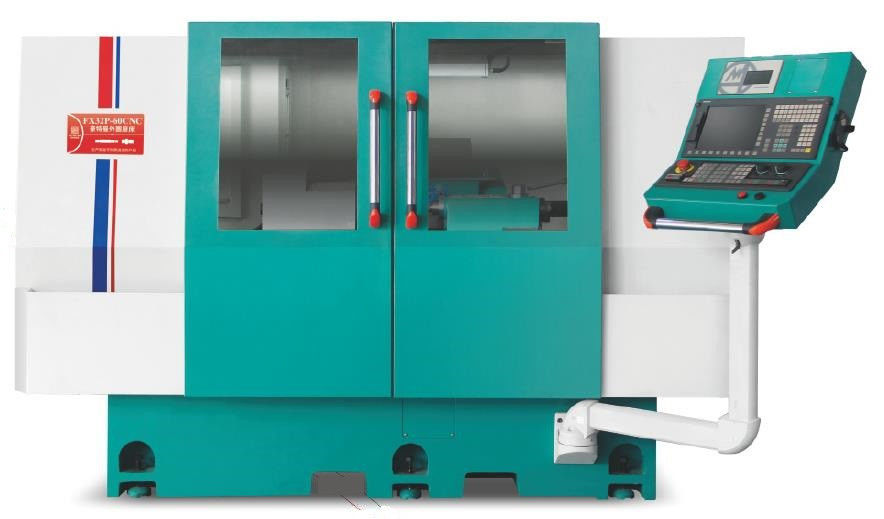

Цилиндрический шлифователь с человеческим диалогом, легко программируемый контроллер CNC, сильная сила шлифования
FX27-60CNC
Техническая спецификация:
| Проект | Единица | Модель: FX32P-60CNC | |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола | мм | 320 |
|
Максимальное расстояние между два пальца |
мм | 600 | |
| Максимальный диаметр шлифовки | мм | 320 | |
| Максимальная нагрузка между двумя париетальными сердцами | Килограмм (b) | 60 (высокооплачиваемая работа)/20 (только рабочая) | |
| Размер шлифовального колеса (диаметр × ширина × диафрагма) | мм | 455×38(32-50) ×127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
| Максимальная линейная скорость шлифовального колеса | м/с | 40 ((высокоскоростное шлифовальное колесо до 65) | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 90 |
| Удаление питания | мм | 250 | |
| скорость скоростного движения по оси X | м/мин | 6 | |
| Минимальная подача по оси X | мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
| Спецификация пальца | МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние | мм | 40 |
| Спецификация пальца | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z | м/мин | 8 |
| Минимальная подача по оси z | мм | 0.001 | |
| Максимальная пробежка | мм | 550 | |
| Угол вращения | Уровень | + 6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса | KW | 3.75/5.5 |
| Двигатель питания X-оси (серво) | KW | 2.2 | |
| Двигатель питания Z-оси (серво) | KW | 2.2 | |
| Двигатель с шпинделем на головке | KW | 0.75 | |
| Двигатель охлаждающего насоса | KW | 0.75 | |
| Мотор смазочного масла | KW | 0.25*2 | |
| Двигатель топливного насоса хвостового состава | KW | 0.75 | |
|
Прочие |
Чистая масса машины | В кг | 3300 |
| Валовая масса машин | В кг | 3500 | |
| Размер упаковки (длина * ширина * высота) | мм | 2800*2000*2000 |
|
Описание устройства:
1Тело и компоненты цилиндрической шлифовальной машины изготавливаются из высококачественного чугуна Milhanna FC30, который подвергается искусственной нормальной термической обработке, а затем обрабатывается естественным старением.Компоненты обрабатываются YASDA, MITSUI SEIKI, TOSHIBA, ELB и другие мирового класса оборудования, когда зажимание обработки.
2. цилиндрические шлифовальные машины рулевые рельсы и точные шаровые винты непрерывно смазываются автоматической системой смазки, чтобы обеспечить более длительный срок службы и точность.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Система и сервоуправляющий контроль точность высокая, 80 бит число плавающей запятой нанометров точности расчета, устранить ошибки расчета
4Система подачи шлифования состоит из V и плоского пути с точным ручным резкой, автоматической системой смазки, точным шаровым винтом, высокой точностью и высокопроизводительным сервомотором.Он обладает особенностями плавного движения., отличная точность повторного позиционирования и длительный срок службы рельса.
5Главный вал шлифовального колеса имеет высокоточное динамическое и статическое давление, введенное Тайванем, структуру рукава, легкое обслуживание, без контакта металла с металлом,и почти постоянный срок службыДля специальной шлифовки деталей скорость шлифовального колеса может регулироваться с целью увеличения линейной скорости.
6Заднее сиденье цилиндрической шлифовальной машины предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7После вторичной разработки интерфейса "человек-машина" с высокопроизводительным сервомотором Siemens, чтобы оборудование с системой CNC и системой привода имели лучшую совместимость,одновременно с автоматическим ремонтом песка и автоматическими функциями компенсацииДля обеспечения стабильности и точности подачи и измельчения.
Особенность:

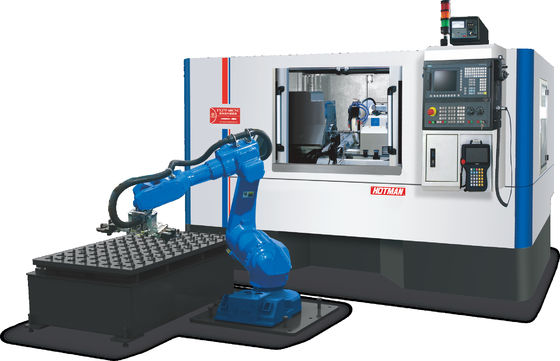

FX27P-60CNC высокая точность прямо в цилиндрическую шлифовальную машину (полное покрытие, автоматическая загрузка и разгрузка с одним манипулятором)
1Диаметр вращения кровати: Φ270 мм, расстояние между двумя верхними центрами: 600 мм.
2Скорость шлифовального колеса: 1650 оборотов в минуту, размер шлифовального колеса (диаметр × ширина × диафрагма): Φ405×32×Φ127 мм
3. Конфигурировать активное измерительное устройство для осуществления полного контроля за шлифованием в закрытом цикле.
