Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | Машина цилиндрического точильщика | Размер шлифовального колеса: | 200 мм |
|---|---|---|---|
| Дверь шлифовального колеса: | 32 мм | Скорость шлифовального колеса: | 1400 р/мин |
| Скорость шпинделя шлифовального колеса: | 2800r/min | Максимальн Grinding Диаметр: | 200 мм |
| Максимальная длина шлифовки: | 500 мм | Сила: | 2.2КВт |
| СТРЕД: | 1400 р/мин | Размер таблицы: | 400*180мм |
| Скорость стола: | 3-25 м/мин | Путешествия на столе: | 500 мм |
| Напряжение: | 380 В | Размер: | 1400*1000*1600mm |
| Вес: | 1200 кг | ||
| Выделить: | Внешний цилиндрический шлифовальник 380 В,2.2КВт Внешний цилиндрический шлифователь,Полуавтоматическая универсальная шлифовка |
||

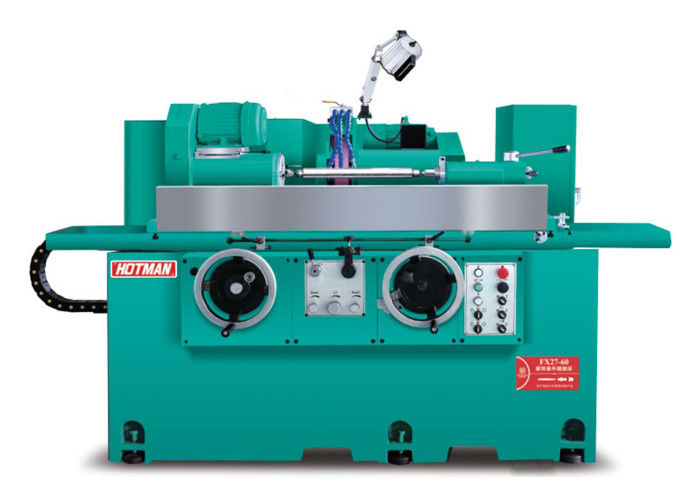

Высокоточная полуавтоматическая цилиндрическая шлифовальная машина-традиционный цилиндрический шлифовальный станок FX27-60
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие мирового класса оборудования, когда зажимания обработки.
2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащенное устройством для шлифования внутреннего отверстия для выбора, скорость шпинделя внутреннего отверстия до 20000 оборотов в минуту, может достичь хорошего зажима для завершения шлифования внешнего круга и внутреннего отверстия.опциональное устройство цифрового управления оптической линейкой с двумя осями, чтобы достичь точности в 0,001 мм.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5Для специальной шлифовки деталей можно регулировать скорость шлифовального колеса до 3500 оборотов в минуту и 60 м/с.Стандартная конфигурация шпинделя шлифовального колеса - это задняя четыре и задняя две подшипниковые конструкцииВысокоточный динамический и статический шпиндель давления также может быть выбран, который имеет характеристики высокой точности вращения, высокой динамической жесткости, хорошей сопротивляемости вибрации,высокая эффективность шлифования и хорошее качество поверхности шлифования.
6. Сдвижный цилиндр из отвержденной сплавной стали, инкрустированный в корпус из чугуна, предназначен для переноса верхнего ядра MT4. Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
Техническая спецификация:
| Механическая модель | FX27-60 | ||
|
Производственная мощность |
Диаметр поверхности токарного станка |
мм | 270 |
|
Расстояние между сердцами |
мм | 600 | |
|
Максимальная масса основной заготовки |
Работа на вершине (кг) | 60 | |
| Рабочая головка (кг) | 20 | ||
|
Максимальная линейная скорость |
м/с |
Высокоскоростное шлифовальное колесо доступно 65 |
|
|
Голова и питание шлифовального колеса |
Угол вращения |
Слева и направо | ± 15° |
|
Стандартные размеры шлифовального колеса |
Внешний диаметр х ширина х внутренний диаметр ((мм) |
405*38 ((32-50) *127 | |
|
Специальный размер колеса |
Внешний диаметр х ширина х внутренний диаметр ((мм) |
510*38 ((32-50) *127 | |
|
Скорость вала песчаного колеса |
О.П.М. |
1650/1850/2100 |
|
|
Расстояние следования |
мм | 250 | |
|
|
Быстро вперед и быстро назад на безопасное расстояние |
40 | |
|
|
Кормление на оборот |
20 | |
|
Минимальная единица настройки оси X |
0.005 | ||
| Рабочая голова |
Режим вращения шпинделя |
Одновременное/центральное |
|
|
|
Рабочий край головы (градус) |
30° | |
|
Голова шлифовального колеса (в градусах) |
90° | ||
| Скорость вращения шпинделя | О.П.М. |
10 - 500 Настройка ремня |
|
|
Укороченный палец |
МТ | Нет, нет, нет.4 | |
|
Шпиндель через диафрагму |
мм | 25 | |
| Заднее сиденье |
Автоматическое расстояние растяжения |
мм | 32 |
|
Укороченный палец |
МТ | Нет, нет, нет.4 | |
|
рабочий стол |
Угол вращения |
Уровень | +9/-6 |
|
Ручное питание колеса |
Кормление на оборот |
12.5 | |
|
Автоматическая скорость подачи |
мм | 50-4000/мин | |
|
Устройство для шлифовки внутренних отверстий (необязательно) |
Скорость вращения шпинделя | О.П.М. | 20,000(35,000-Специальный) |
| Двигатель | KW ((HP) | 0.75 | |
|
Двигатель |
Вал песчаного колеса | KW ((HP) | 3.75 |
|
Врат рабочего головки |
KW ((HP) | 0.75 | |
|
Гидравлический насос для циркуляции масла |
KW ((HP) | 0.75 | |
| Насос для лапинга | KW ((HP) | 0.37 | |
|
Вместимость резервуара |
Оливковая коробка для вала песчаного колеса (статическое и динамическое давление) |
Л | 120 |
|
|
Л | 60 | |
| Резервуар для лапирования | Л | 80 | |
|
Размер упаковки |
Длина х ширина х высота |
мм | 2900х2250х2100 |
| Чистая масса | в кг | 2500 | |
