Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диаметр шлифовального колеса: | 200-400mm | Мощность двигателя, питающего мельничное колесо: | 0.75-2.2KW |
|---|---|---|---|
| Скорость питания шлифовального колеса: | 0.1-5 мм/мин | Мощность двигателя шлифовального колеса: | 7.5-15kw |
| Скорость шлифовального колеса: | 1450-2800 оборотов в минуту | Максимальная высота шлифовки: | 200-400mm |
| Максимальная длина шлифовки: | 200-400mm | Максимальн Grinding Ширина: | 200-400mm |
| Наименование продукта: | Внутренняя шлифовка | Мощность двигателя питания рабочего стола: | 0.75-2.2KW |
| Скорость питания рабочего стола: | 0.1-5 мм/мин | Мощность двигателя рабочего стола: | 0.75-2.2KW |
| Размер рабочего стола: | 200-400mm | Скорость рабочего стола: | 00,1-3,5 оборотов в минуту |
| Выделить: | Практическая внутренняя шлифовка,Внутренняя шлифовальная машина,Высокоточная внутренняя шлифовка мощностью 15 кВт |
||

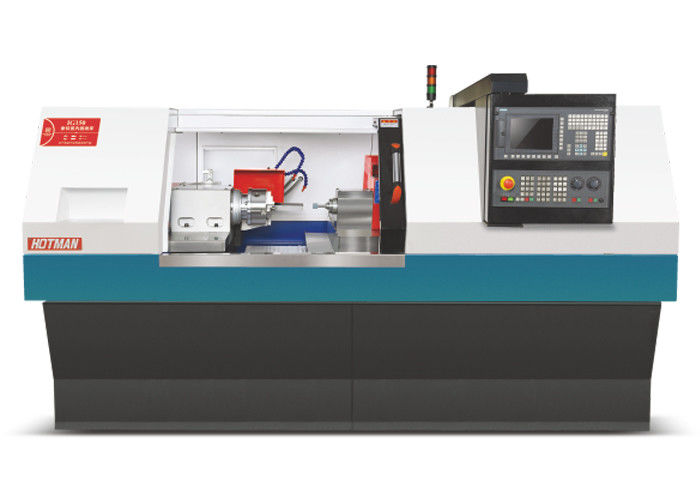

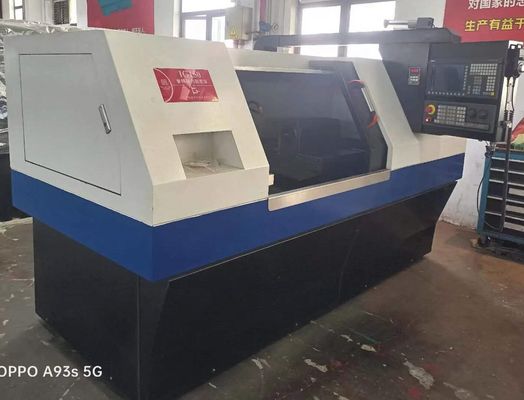

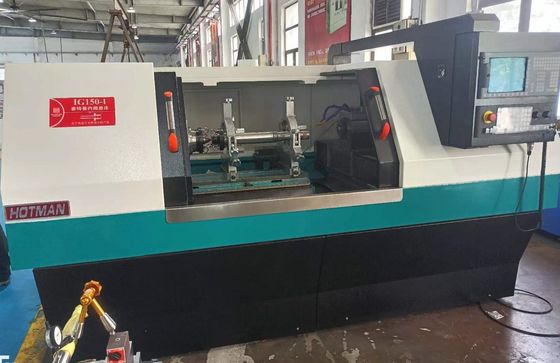

Высокоточная внутренняя шлифовка с ЧПУ IG-150
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Нет, нет, нет. | Проект | Единица | Модель: IG150 | |
| 1 |
переработка способность | Диапазон внутренней диафрагмы шлифования | мм | Φ6 ¢ 150 |
| 2 | Максимальная глубина шлифовального отверстия | мм | 150 | |
| 3 | Максимальный рабочий диаметр внешнего контура | мм | 220 | |
| 4 | Диаметр верхнего вращения станка | мм | 380 | |
| 5 | Спецификации монтажного вилка | мм | Гидравлический винт 7 "ручного привода /6" | |
| 6 |
Врат рабочего головки | Угол вращения рабочего головного сиденья | Уровень | 2 градуса до 15 градусов после |
| 7 | Скорость вращения рабочей головки | RPM | 50-1500 | |
| 8 | Форма конструкции шпинделя | Взлом рукава/подшипника | ||
| 9 | Спецификация отверстия конического шпинделя | МТ-5 | ||
| 10 | Режим привода шпинделя | Сервомотор | ||
| 11 |
Ось X (шпиндель заготовки) | Ход питания по оси X | мм | 410 |
| 12 | Скорость питания по оси X | мм / мин | 0.1-10 | |
| 13 | Минимальное разрешение питания по оси X | мм | 0.001 | |
| 14 | Ось Z
Рабочий стол | Удары питания по оси Z | мм | 400 |
| 15 | Скорость питания по оси Z | мм / мин | 0-10000 | |
| 16 | Минимальное разрешение питания по оси Z | мм | 0.001 | |
| 17 |
головка шлифовального колеса
| Максимальная скорость вращения шпинделя шлифовального колеса (механического шпинделя) | обороты в минуту | 20000 |
| 18 | Моторизованный шпиндель (необязательно) | KW | 3.5-12(S1)Выбирается | |
| 19 | Скорость шлифовального колеса | RPM | 12000 ~ 60000 Выбираемый | |
| 20 | Сервомотор питания X-оси | KW | 2.2 | |
| 21 | Сервомотор питания Z-оси | KW | 2.2 | |
| 22 | Сервомотор рабочей головы | KW | 1.5 | |
| 23 | Двигатель охлаждающего насоса | KW | 0.75 | |
| 24 | Двигатель смазочного масла | KW | 0.25 | |
| 25 | Прочие | Размер станка-инструмента (длина * ширина * высота) | мм | 2900*2020*1750 |
| 26 | Машины | КГ | 3500 | |
