Подробная информация о продукте:
Оплата и доставка Условия:
|
| Угол спины шлифовального колеса: | 0-18° | Моторная мощность шлифовального колеса: | 00,75 кВт |
|---|---|---|---|
| Скорость движения шлифовального колеса: | 1420 р/мин | Скорость обратного питания шлифовального колеса: | 00,1-3 мм/мин |
| Диаметр шлифовального колеса: | 200 мм | Мощность двигателя, питающего мельничное колесо: | 00,75 кВт |
| Скорость питания шлифовального колеса: | 1420 р/мин | Скорость питания шлифовального колеса: | 00,1-3 мм/мин |
| Мощность двигателя шлифовального колеса: | 2.2КВт | Скорость двигателя шлифовального колеса: | 1420 р/мин |
| Скорость шлифовального колеса: | 2800r/min | Наименование продукта: | Универсальная шлифовальная машина |
| Мощность двигателя питания рабочего стола: | 00,75 кВт | Размер рабочего стола: | 200*400 мм |
| Скорость рабочего стола: | 00,1-3 мм/мин | ||
| Выделить: | 0Всеобщая шлифовка мощностью 75 кВт,Универсальная шлифовка 1420 р/мин,Устойчивая точность считывания с помощью ЧПУ |
||

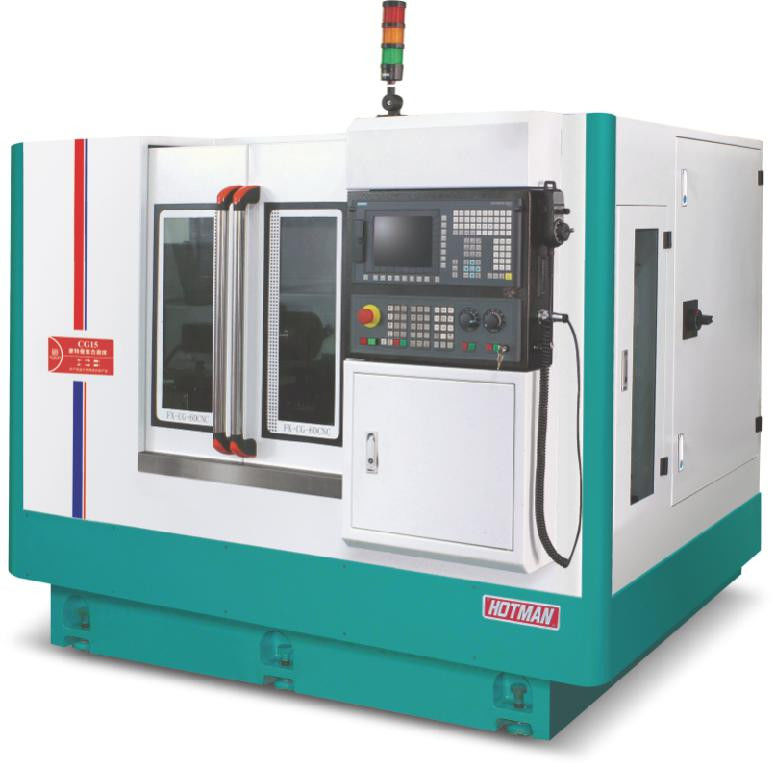

Высокоточная универсальная шлифовка с ЧПУ CG15
Инструмент обработки малых компонентов:

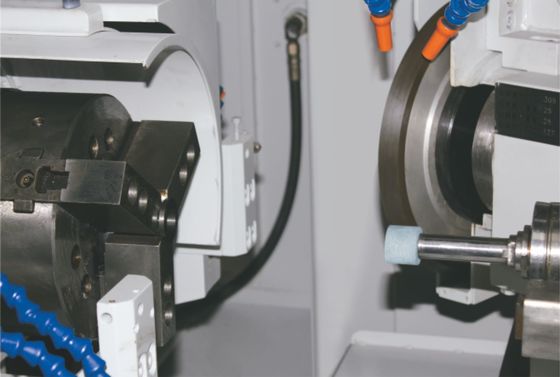

Существует множество способов зажима:
●Три сцепления челюстей
●Сжатие с помощью коллетного клапана
Промышленность применения:
●Промышленность коллетов
●Индустрия шестерен
●Путеводитель, части паровых/локомотивов
●Гидравлический/пневматический рукав вала привода
●Упакованные части
●Медицинский инструмент
| Ппроект | Единица | Модель:CG15 | |
| Производственная мощность |
Максимальный наружный диаметр шлифовки |
мм | Φ200 |
|
Внутренний диаметр шлифовки |
мм | Φ6 Φ80 | |
| Максимальная длина заготовки | мм | 150 | |
|
Размеры внешнего круглого шлифовального колеса |
мм | Φ405*Φ127*40 | |
|
Скорость вращения шпинделя шлифовального колеса внутреннего отверстия |
обороты в минуту | 10,000-50,000 | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
| Система цифрового управления | Установлено | Siemens 828D | |
|
Центр шпинделя шлифовального колеса до высоты земли |
мм | 1035 | |
| X,Y,Z | Сервомотор с подвеской | KW | 1.5 |
| Скорость сервомотора шпинда | обороты в минуту | 2000 | |
| Угол вращения рабочей головы (вручную) | степень | ± 15o | |
| Сервопривод питания X, Y, Z | KW | 1.5*3 | |
| Скорость подачи сервопривода X, Y, Z | обороты в минуту | 3000 | |
| Минимальная единица питания | мм | 0.001 | |
|
Удар рабочей головы питания по оси X |
мм | 450 | |
| Удары питания по оси Y и Z | мм | 250 | |
|
Прочие |
Двигатель охлаждающего насоса | KW | 0.37 |
| Мотор смазочного масла | KW | 0.25*2 | |
|
Размер машины (длина * ширина * высота) |
мм | 2355×2100×1800 | |
| Машины | в кг | 4000 | |
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
