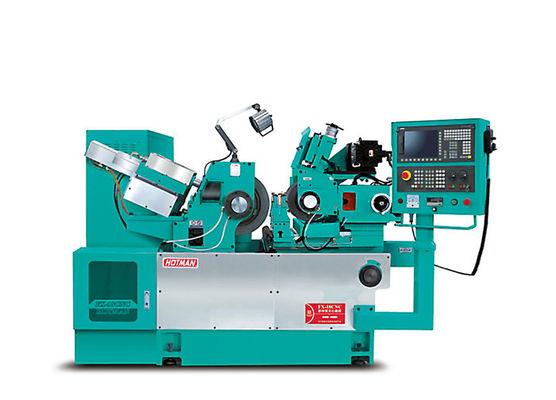

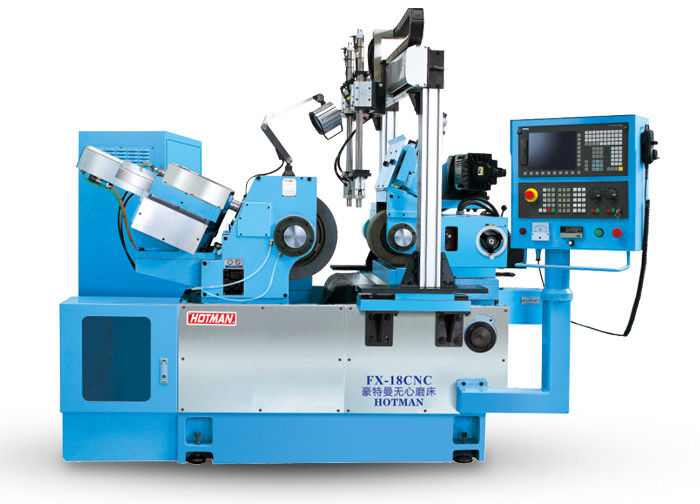

Гидравлическая статическая динамическая стабильная внутренняя бесцентровая шлифовка FX-18CNC
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
|
Нет, нет, нет.
|
Положение
|
Единица
|
Модель FX-18CNC-3
|
|
1
|
Диаметр шлифовки
|
мм |
Φ 1-60 |
|
2
|
Размеры шлифовальных колес (OD*W*ID)
|
мм |
Φ455x205xΦ228.6 |
|
3
|
Размеры регулирующих колес (OD*W*ID)
|
мм |
Φ255x205xΦ111.2 |
|
4
|
Скорость вращения шпинделя шлифовального колеса
|
RPM |
1470 |
|
5
|
Регулирующая скорость вращения колеса
|
RPM |
0-250 |
|
6
|
Двигатель шпинделя шлифовального колеса
|
KW |
11 |
|
7
|
Регулирующий колесный шпиндельный мотор
|
KW |
3 |
|
8
|
Сервомотор питания
|
KW |
2.4 |
|
9
|
Сервомотор для одежды
|
KW |
1.0*2 |
|
10
|
Двигатель гидравлического насоса
|
KW |
0.75 |
|
11
|
Двигатель охлаждающего насоса
|
KW |
0.37 |
|
12
|
Регулирующее колесо, питающее ручное колесо
|
мм |
30,5/рев., 0,05/г.
|
|
13
|
Регулирование тонкого поворотного ручного колеса
|
мм |
0.1/Rev., 0.001/g.
|
|
14
|
Ручное колесо, питающее рабочий стол
|
мм |
Минимальное количество кормления |
|
15
|
Рабочий стол с мелким поворотным ручным колесом
|
мм |
0.2/рев., 0.001/гра.
|
|
16
|
Ручное колесо, питающееся вручную
|
мм |
2/rev., 0.01/g.
|
|
17
|
Угол наклона регулирующего колеса
|
Уровень |
+5° - 3° |
|
18
|
Угол возврата регулирующего колеса
|
Уровень |
± 5° |
|
19
|
Размеры машин (L*W*H)
|
мм |
2450×1400×1700 |
|
20
|
Машины |
КГ |
примерно 3200 |
Спецификации Hotman (Шлифовальное колесо зависит от материала части)
|
Нет, нет, нет.
|
Способ измельчения
|
Часть
|
Круглость
|
Грубость
|
| 1 |
С помощью измельчения
|
Стандартная часть
|
≤ 0,001 мм |
≤Ra0.1 |
| 2 |
В мельнице (пресс)
|
Стандартная часть
|
≤ 0,002 мм |
≤Ra0.2 |
