Подробная информация о продукте:
Оплата и доставка Условия:
|
| Оксиальный отток шлифовального колеса: | 00,002 мм | Баланс шлифовального колеса: | Динамический |
|---|---|---|---|
| Сверло шлифовального колеса: | 127 мм | Концентрация шлифовального колеса: | 80% |
| Диаметр шлифовального колеса: | 300 мм | Уровень шлифовального колеса: | Хорошо. |
| Песчинка абразивного диска: | 80 | Твердость шлифовального колеса: | HRC60 |
| Ключ шлифовального колеса: | M14 | Материал шлифовального колеса: | Оксид алюминия |
| Радиальный отток шлифовального колеса: | 0.001 мм | Скорость шлифовального колеса: | 45m/s |
| Структура шлифовального колеса: | Витрифицированный | Грубость поверхности шлифовального колеса: | Ra0.2 |
| Ширина шлифовального колеса: | 100 мм | ||
| Выделить: | Прочное бесцентровое оборудование для шлифования,Динамика бесцентрового шлифовального оборудования,Многоцелевая вертикальная шлифовка с ЧПУ |
||

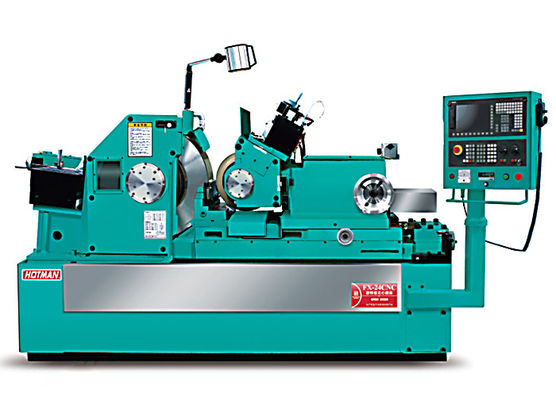

Высокоточная бесцентровая шлифовальная машина CNC FX-24CNC является передовым решением для приложений точного шлифования.известный бренд в индустрии CNCЭта машина предлагает исключительные характеристики, точность и надежность, что делает ее подходящей для широкого спектра шлифовальных задач.
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
1. Низкий центр тяжести конструкции, увеличение стабильности шлифования, может обеспечить точность инструмента машины в течение длительного времени.
2Супер силовая шлифовка, более подходящая для обработки деталей большого диаметра, значительно сокращает время обработки.
3Он очень подходит для установки автоматических устройств, таких как робот-подъемник и автоматическое питание и прием материала.
4Стандартный диаметр рабочего стола:
5Размер шлифовального колеса (внешний диаметр * ширина * внутренний диаметр): Ø610*305*Ø304,8 мм
6Скорость шлифовального колеса: 1100 оборотов в минуту
7Количество микрокормов: 0,0005 мм
| Ппроект | Единица | Модель:FX-24CNC-3 |
Диапазон обработки стандартных моделей (диаметр) | мм | Φ 1-80 |
Размер шлифовального колеса (OD * W * OD) | мм | Φ610*(205-400) *Φ304.8 |
Настройка размера колеса (OD * W * OD) | мм | Φ330*(205-400) *Φ203.2 |
| Скорость шлифовального колеса | RPM | 1350 |
| Регулирование скорости колеса | RPM | 0-250 |
Мотор движется шлифовальным колесом. | KW | 30 |
Сервомотор регулирования колес | KW | 3 |
| Сервомотор питания | KW | 3.75 |
Сервомотор для ремонта песка | KW | 1.5KW/0.8KW |
Гидравлический насос управляет двигателем | KW | 0.75 |
Охлаждающий насос приводит в движение мотор | KW | 0.75 |
Регулирующее колесо ручное колесо питания | мм | 3.5/ RPM 0.05/ шкала |
| мм | 0.1/ до 0,001/ шкала |
Ручное колесо кормления рабочего стола | мм | Минимальный вес сервопитания составляет 0,0005 мм |
Ручное колесо с микро регулировкой рабочего стола | мм | 0.2/ поворот 0.001/ шкала |
| Подстричь ручное колесо питания | мм | 2 мм/свинца 0,01 мм/масштаб |
| Регулировать угол наклона колеса | степень | +5° - 3° |
Настройка угла вращения | степень | ± 5° |
Размер машины (длина * ширина * высота) | мм | 3200×2710×3100 |
| Механическая масса | КГ | 6500 |
| Масса упаковки | КГ | 7000 |
