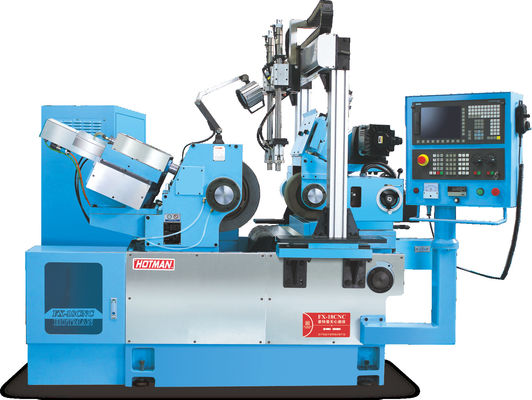

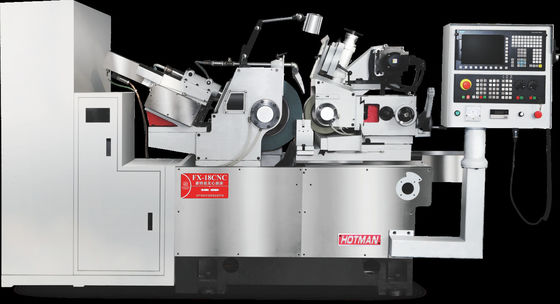

Высокоточная цилиндрическая машина с ЧПУ FX-18CNC-1
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Проект |
Единица |
Модель: FX-18CNC-1 |
|
Диапазон обработки стандартных моделей (диаметр)
|
мм |
Φ 1-60 |
|
Размер шлифовального колеса (OD * W * OD)
|
мм |
Φ455*205*Φ228.6 |
|
Настройка размера колеса (OD * W * OD)
|
мм |
Φ255*205*Φ111.2 |
| Скорость шлифовального колеса |
RM |
1500 |
| Регулирование скорости колеса |
RPM |
0-250 |
|
Мотор движется шлифовальным колесом.
|
KW |
11.5 |
|
Сервомотор регулирования колес
|
KW |
|
|
Гидравлический насос управляет двигателем
|
KW |
0.75 |
|
Охлаждающий насос приводит в движение мотор
|
KW |
0.25 |
|
Регулирующее колесо ручное колесо питания
|
мм |
3.5/ RPM 0.05/ шкала |
|
Регулирующее колесо тонкостроительное ручное колесо
|
мм |
0.1/ до 0,001/ шкала |
|
Ручное колесо кормления рабочего стола
|
мм |
90,0/ RPM 0,10/ шкала |
|
Ручное колесо с микро регулировкой рабочего стола
|
мм |
0.2/ поворот 0.001/ шкала |
| Подстричь ручное колесо питания |
мм |
2.0/ поворот 0.01/ шкала |
| Регулировать угол наклона колеса |
степень |
+6 ° ~ -5 ° |
| Настройка угла вращения |
степень |
±6 ° |
|
Размер машины (длина * ширина * высота)
|
мм |
2350 × 1960 × 1550 |
| Размер упаковки |
мм |
2900 × 2400 × 1850 |
| Механическая масса |
КГ |
2850 |
| Масса упаковки |
КГ |
3000 |
