Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сверло шлифовального колеса: | 20 мм | Диаметр шлифовального колеса: | 200 мм |
|---|---|---|---|
| Метод охлаждения двигателя шлифовального круга: | Охлаждение воздухом | Ток двигателя шлифовального колеса: | 7.5A |
| Частота двигателя шлифовального колеса: | 50 Гц | Класс изоляции двигателя шлифовального колеса: | F |
| Мощность двигателя шлифовального колеса: | 1.5кВт | Уровень предохранения от мотора абразивного диска: | IP54 |
| Скорость двигателя шлифовального колеса: | 1400 оборотов в минуту | Напряжение двигателя шлифовального колеса: | 380 В |
| Рабочая влажность двигателя шлифовального круга: | ≤85% | Рабочая температура двигателя шлифовального круга: | 0-40°C |
| Скорость шлифовального колеса: | 3000 оборотов в минуту | Ширина шлифовального колеса: | 20 мм |
| Модель: | Степь вниз шлифовальная машина | ||
| Выделить: | Хотман шаг вниз шлифовальная машина,Машины для шлифования поверхности,Точная поверхностная шлифовка диаметром 20 мм |
||

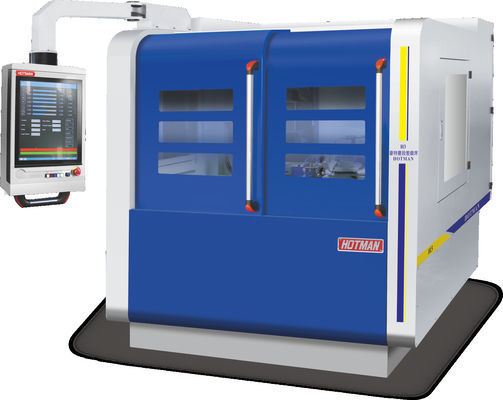

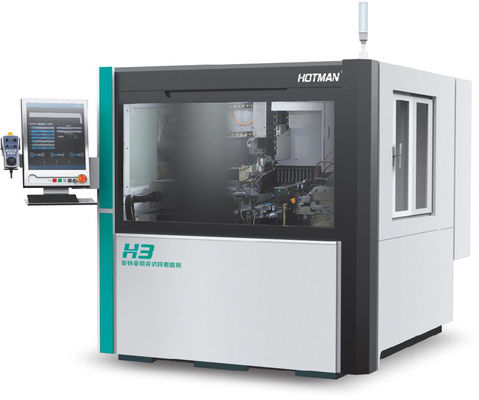

Спускающийся шлифовальный аппарат H3
Описание устройства:
1Тело и компоненты шлифовальной машины изготавливаются из высококачественного чугуна Milhanna FC30, который искусственно нормализуется на тепловой обработке, а затем обрабатывается естественным старением.Компоненты обрабатываются YASDA, MITSUI SEIKI, TOSHIBA, ELB и другие мирового класса оборудования, когда зажимание обработки.
2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

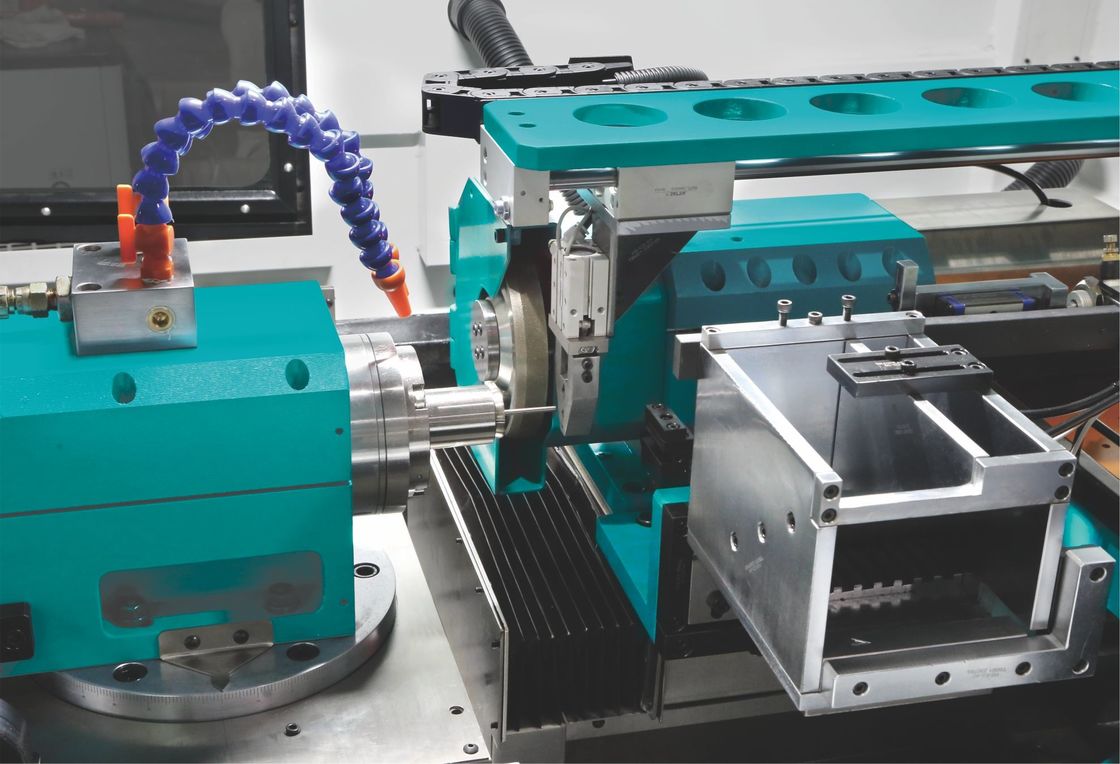

1. Режим шлифования заготовки: шлифование ядра, грубое шлифовальное колесо Угол - 11 градусов, мелкое шлифовальное колесо - 90 градусов, A - грубое шлифовальное колесо, B - мелкое шлифовальное колесо.
2Бит: манипулятор автоматически подает, получает и завершает подачу.
3Время шлифования: от шлифования Φ4 до формирования заготовки, время шлифования составляет 65 секунд, скорость регулируется, и скорость регулируется в соответствии с фактической ситуацией.
4Диаметр шлифовальной заготовки: 0,05 - 20,0 мм.
5Длина шлифовальной заготовки: до 200 мм
6. Режим вращения рабочего головного шпинделя: фиксированный
7Скорость вращения рабочей головки: 0 - 2000 оборотов в минуту
Нет, нет, нет. | Положение | Единица | Модель: H3 | |
| 1 | Диаметровый диапазон зажима | мм | 0.5-20 | |
| 2 | Диаметровый диапазон шлифовальной части | мм | 0.05-20 | |
| 3 | Длина зажима / шлифовки деталей, максимум | мм | 300/200 | |
| 4 | Координация управления (ось CNC-4) | В соответствии с пунктом 6.2.2. | ||
| 5 | Координация обработки деталей (ось CNC-3) | ANCA-U/V/W | ||
| 6 |
Стройная шлифовка | Размеры колес (Внешний диаметр X Ширина X Диаметр отверстия) | мм | 250х20х31.75 |
| 7 | Скорость вращения шпинделя (электрическая) | обороты в минуту | 0~9000 | |
| 8 | Линейная скорость колеса, максимум | м/с | 90 | |
| 9 | Мощность шпинделя | KW | 18.5 / 22 / 30 | |
| 10 | Мелкое измельчение | Размеры колес (Внешний диаметр X Ширина X Диаметр отверстия) | мм | 150 на 20 на 31.75 |
| 11 | Скорость вращения шпинделя (электрическая) | обороты в минуту | 0~12000 | |
| 12 | Линейная скорость колеса, максимум | м/с | 90 | |
| 13 | Мощность шпинделя | KW | 3.5/8.5 | |
| 14 | Разрешение питания по оси X/Y/Z/Z′ | мм | 0.001 | |
| 15 | Поездка по оси X (грубое шлифовальное колесо) | мм | 73 | |
| 16 | Перемещение оси Y (мелкое шлифовальное колесо) | мм | 40 | |
| 17 | Поездка по оси Z (головной капитал) | мм | 374 | |
| 18 | Поездка оси Z (в 4Второйоси) | мм | 52 | |
| 19 | Сервомотор оси X/Y/Z/Z′ | KW | 2.0 | |
| 20 | Двигатель с спиндом головного тела | KW | 1.0 | |
| 21 | Скорость вращения спинда головного скота | обороты в минуту | 0-3000 | |
| 22 | Гидравлический насосный двигатель | KW | 0.25 | |
| 23 | Метод вращающегося шпинделя головного тела | Установлено | ||
| 24 | Способ расположения деталей | Впереди. | ||
| 25 | Мощность сервомотора на оси U/V/W робота | KW | 1.0 | |
| 26 | Размеры резервуаров для измельчающей жидкости | мм | 300*300*1000 | |
| 27 | Валовая масса машины (приблизительно) | В кг | 5000 | |
| 28 | Внешние размеры машины (длина х ширина х высота) | мм | 2390*2752*2050 | |
