Hotman Stable E250 цилиндрическая шлифовальная машина многоцелевая 6000 р/мин

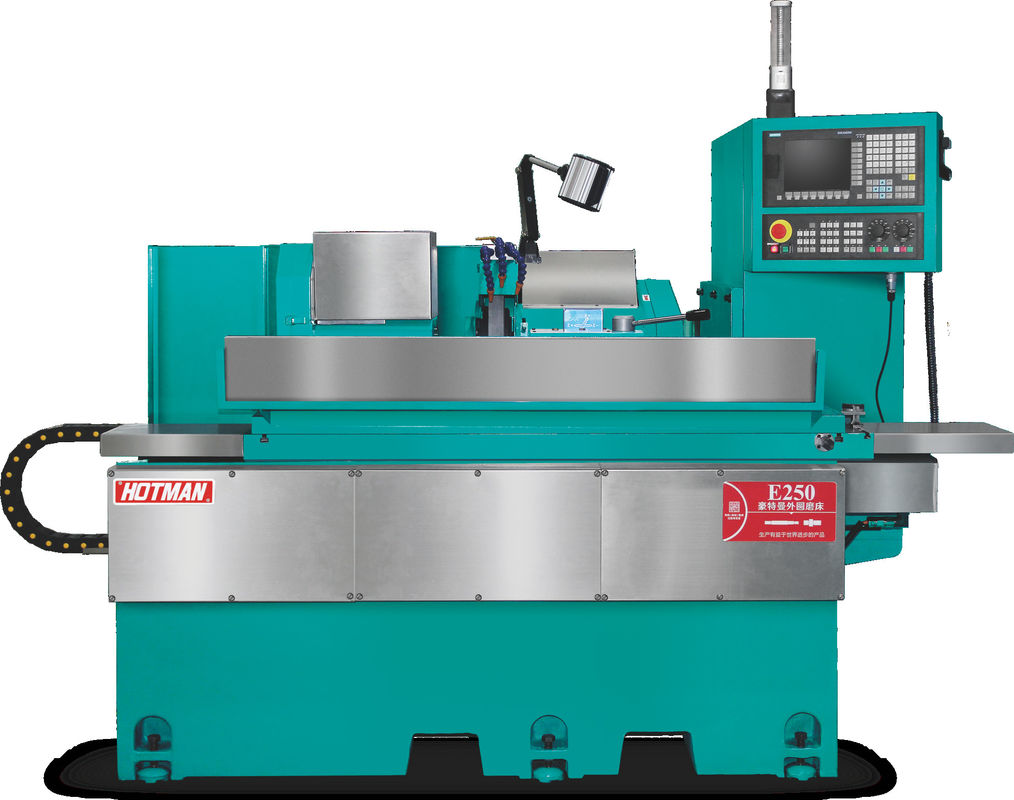

Высокоточная цилиндрическая машина с ЧПУ E250


Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.


2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.


6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

1. Обзор продукта:

   Положение	Продукт	Модель	Количество	Состав цен
   	Высокоточная цилиндрическая шлифовальная машина с ЧПУ (ось X,ось Z)	Е250		См. ценовой список со стандартным приложением

2. Введение

   1)     2)   3)   4)     5)

   Использование Германии Siemens 828D CNC системы, шлифовка специальный дружественный интерфейс человек-машина, без программирования, обработка программы автоматически генерируется. Оснащен высокоточным подшипником шпиндель шлифовального колеса, точность шлифования уровня шаровой винт. Двойная ось сервопривода автоматической подачи, автоматической дрессировки шлифовального колеса, может удовлетворить всевозможные различия сегментов, круговую дугу, поверхность формирования дрессировки, система автоматической компенсации. Вся скользящая поверхность, контактная поверхность и направляющая поверхность изготовлены из ручного процесса лопатки в точке шлифования, чтобы обеспечить долгосрочную стабильность и высокую точность машины. Машинные литья строго подбираются из высокотехнологичного литого железа FC25, обработки старения, чтобы обеспечить основу станков.

3. Технический параметр:

   	Число	Проект	Единица		Модель:	Е250
   Производственная мощность         головка шлифовального колеса	1	Максимальный вращающийся диаметр стола	мм		250
   	2	Максимальное расстояние между двумя пальцами	мм (((в)		500
   	3	Максимальный диаметр шлифовки	мм (((в)		250
   	4	Максимальная нагрузка между двумя париетальными сердцами	Килограмм (b)		60 ((顶心工作)/20 (只有工作头)
   	5	Размер шлифовального колеса (диаметр × ширина × диафрагма)	мм (((в)		405×32~50×127
   	6	Скорость шлифовального колеса	обороты в минуту		1570
   	7	Максимальная линейная скорость шлифовального колеса	м/с		35
   	8	Обувь для шлифовальных колес	мм (((в)		Автоматический тип
   	9	Минимальная подача по оси X	мм (((в)		0.001
   	10	Угол подачи	Уровень		90
   	11	Удаление питания	мм		250
   	12	скорость скоростного движения по оси X	мм/мин		0-10000
   Рама головы	13	Скорость вращения шпинделя	обороты в минуту		50 - 500
   	14	Форма шпинделя			Одновременные или центрирующие
   	15	Спецификация пальца			МТ-4
   Кормовой каркас	16	Автоматическое телескопическое расстояние (гидравлический тип)	мм		40
   	17	Спецификация пальца			МТ-4
   	18	Рабочий режим			Учебное пособие
   рабочий стол	19	Скорость скоростного движения по оси Z	м/мин		0-20000
   	20	Минимальная подача по оси z	мм		0.001
   	21	Максимальная пробежка	мм		550
   	22	Угол вращения	Уровень		+6/-9
   Двигатель	23	Двигатель шпинделя шлифовального колеса	KW		3.75/5.5
   	24	Двигатель питания X-оси (серво)	KW		2.2
   	25	Двигатель питания Z-оси (серво)	KW		2.2
   	26	Двигатель с шпинделем на головке	KW		0.75
   	27	Двигатель охлаждающего насоса	KW		0.75
   	28	Мотор смазочного масла	KW		1/4*2
   	29	Двигатель топливного насоса (специальный)	KW		0.75
   Прочие	30	Масло для смазки направляющего/ведущего винта оси X/Z			MOBIL#1409 или ISO VG68
   	31	Чистая масса машины	В кг		Около 3200
   	32	Валовая масса машин	В кг		Около 3400
   	33	Размер упаковки (длина * ширина * высота)	мм		2800*2000*2000
