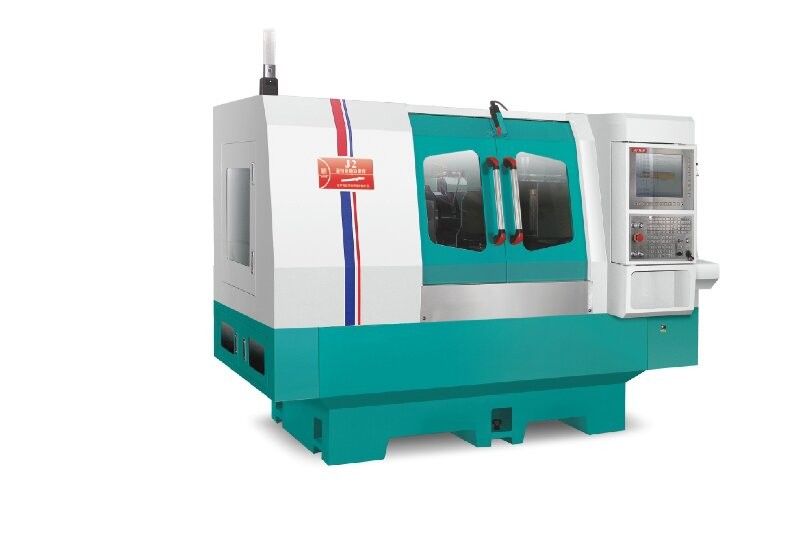

J2 Шлифовальная машина для шлифования вала
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

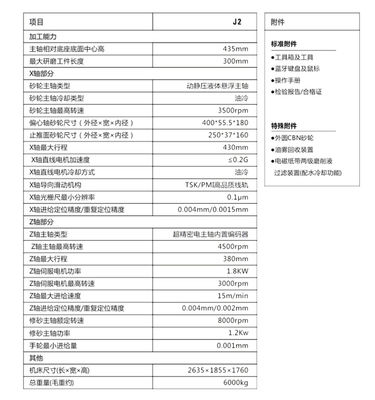

| Положение |
J2 |
|
Производственная мощность
|
|
|
Высота центра
|
435 мм |
|
Максимальная длина шлифовальной заготовки
|
300 мм |
|
Компонент X-оси
|
|
|
Тип шпинделя шлифовального колеса
|
Динамический и статический шпиндели
|
|
Тип охлаждения шпинделя шлифовального колеса
|
Охлаждение маслом
|
|
Максимальная скорость вращения шпинделя шлифовального колеса
|
3500 оборотов в минуту |
|
Размер шлифовального колеса эксцентрического вала (внешний диаметр * ширина * внутренний диаметр)
|
400*55,5*180 |
|
Размер шлифовального колеса поверхности тяги (внешний диаметр * ширина * внутренний диаметр)
|
250*37*160 |
|
Максимальное движение по оси X
|
430 мм |
|
Линейное ускорение двигателя по оси X
|
≤ 0,2 Г |
|
Режим линейного охлаждения двигателя по оси X
|
Охлаждение маслом
|
|
Механизм скольжения по направлению X-оси
|
TSK/PMI Высокое качество рельсов
|
|
Минимальное разрешение линейки решетки оси X
|
0.1 |
|
Точность позиционирования питания по оси X
|
00,004 мм |
| |
|
| |
|
| |
|
