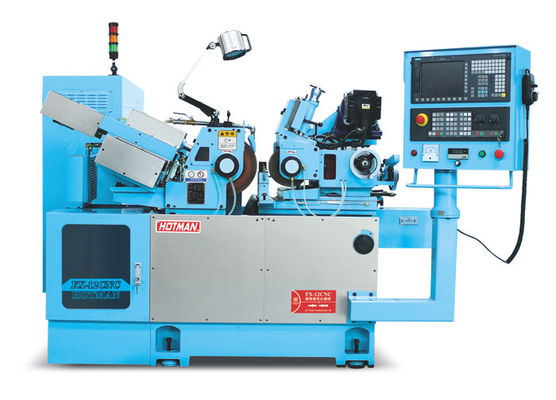

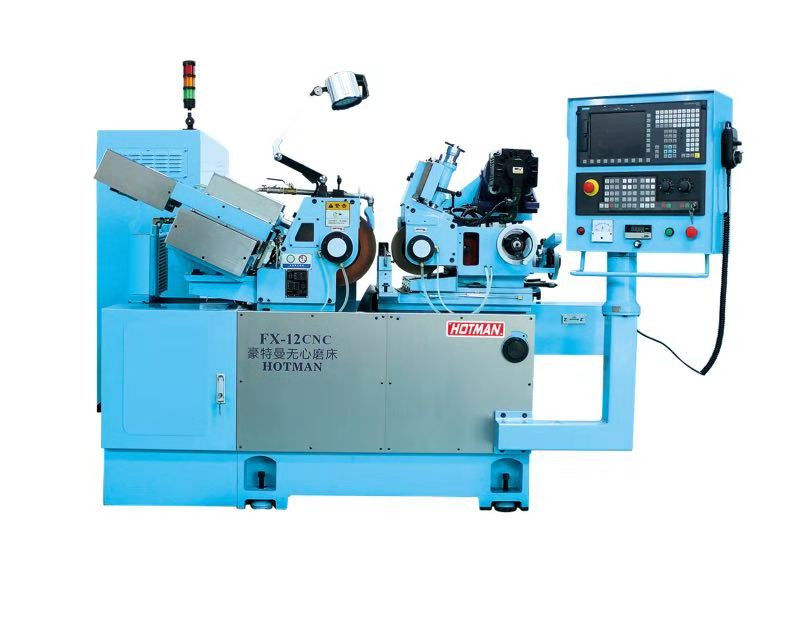

Высокоточная бесцентровая шлифовка с ЧПУ FX-12CNC-3
Модель оборудования:
| Механическая спецификация |
Режим: FX-12CNC-3 |
| Масштаб обработки (диаметр) |
0.5 мм-40 мм |
|
Размер шлифовального колеса (OD * W * OD)
|
Φ305*150*Φ120 мм |
|
Настройка размера колеса (OD * W * OD)
|
Φ205*150*Φ90 мм |
| Скорость шлифовального колеса |
1950 оборотов в секунду |
| Регулирование скорости колеса |
0-320 оборотов в минуту |
|
Мотор движется шлифовальным колесом.
|
5.5 кВт |
| Сервомотор регулирования колес |
2.0kw AC SERVO MOTOR |
| Сервомотор питания |
1.5 кВт |
|
Гидравлический насос управляет двигателем
|
0.75 кВт |
|
Охлаждающий насос приводит в движение мотор
|
0.125 кВт |
|
Регулирующее колесо ручное колесо питания
|
30,05 мм/поворот 0,02 мм/масштаб |
|
Регулирующее колесо тонкостроительное ручное колесо
|
00,01 мм/свиток 0,001 мм/масштаб |
| Точность подачи |
0.001 мм |
| Регулировать угол наклона колеса |
+5° - 3° |
| Настройка угла вращения |
± 5° |
| Механические размеры |
1800×1400×1450 мм |
| Размер упаковки |
2350×1650×1770 мм |
| Механическая масса |
2000 кг |
| Масса упаковки |
2300 кг |
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
