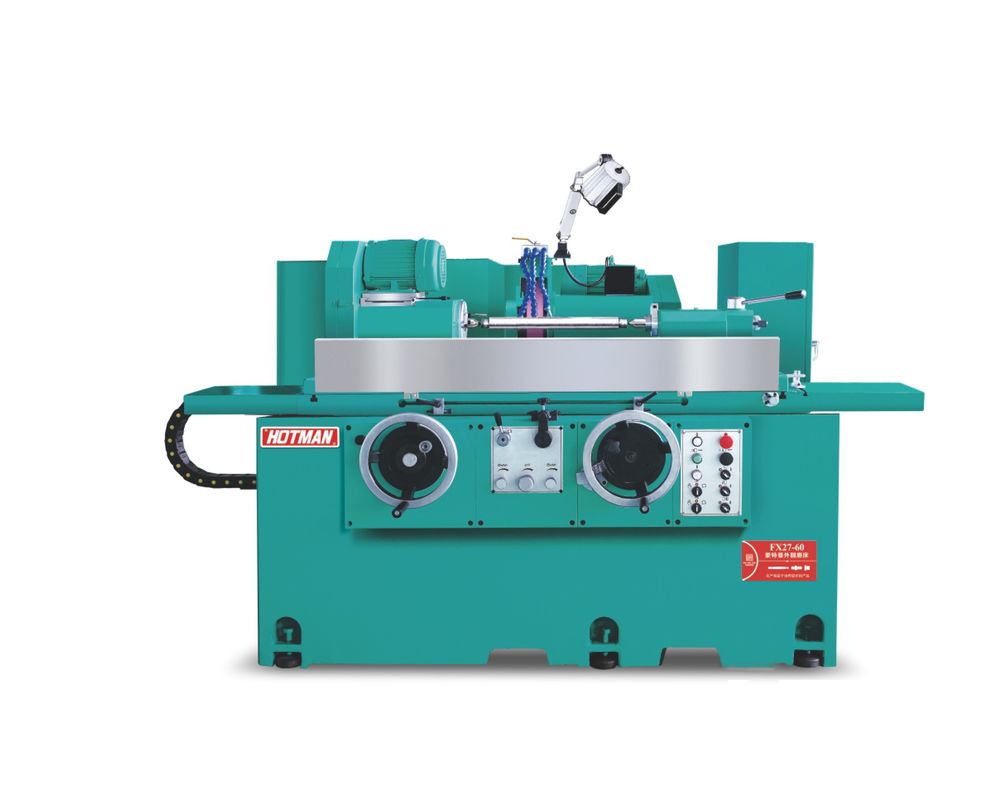

Полуавтоматическая наружная цилиндрическая шлифовальная машина с измерительным устройством диаметра FX27-60

Форма шлифовки цилиндрической шлифовальной машины

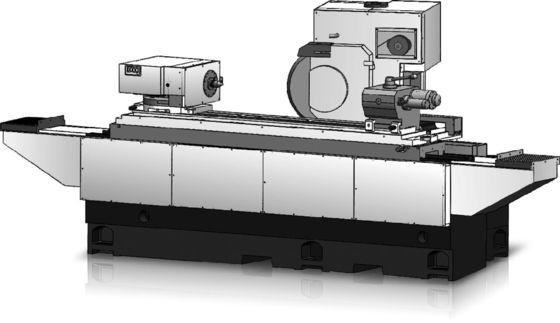

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.

6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

Техническая спецификация:

А. Прямая при шлифовании:

Небольшое производство, автоматическое питание без таймера искры, может получить хорошее качественное шлифование массовое производство, добавить автоматическое устройство измерения наружного диаметра (специальные аксессуары),может обеспечить наилучшую урожайность и эффект шлифования (модели с ЧПУ).

B. Поперечная шлифовка:

Автоматическая переменная подача и гидравлически приводящий стол позволяют максимально эффективное поперечное шлифование объекта работы.

C. Конечная шлифовка:

Снимите вращающийся крышка рабочего головка шпинделя и заменить его с трех или четырех лапы чека. изменить положение кончика позиционирования, чтобы чека вращаться,и установить его в положении 90° для наконечного измельчения.

D. Скребление плеч:

Когда внешний диаметр рабочего объекта и его плечо шлифовываются одновременно,Рабочий объект поддерживается двумя верхними центрами и шлифовальное колесо перемещается на правой стороне головы шлифовального колеса и вращается под углом для шлифования.

E. Стрельба наклонно:

Рабочий объект может поддерживаться колпаком или двумя верхними центрами, а стол и головку шлифовального колеса можно легко вращать и регулировать.

F. Слипы внутреннего диаметра:

Приборы для шлифования внутреннего диаметра (специальные приборы) Можно шлифовать внутренний диаметр, если шпиндель внутреннего диаметра шлифования вытащен вниз и закреплен в положении шлифования.

Устройство для шлифования внутренних отверстий (необязательно):

Скорость вращения Внутренний диаметр диапазон Максимальная глубина

20,000 вращений в минуту Φ25 ~ 45 мм 100 мм

30,000 вращений в минуту Φ 12 ~ 25 мм 60 мм
