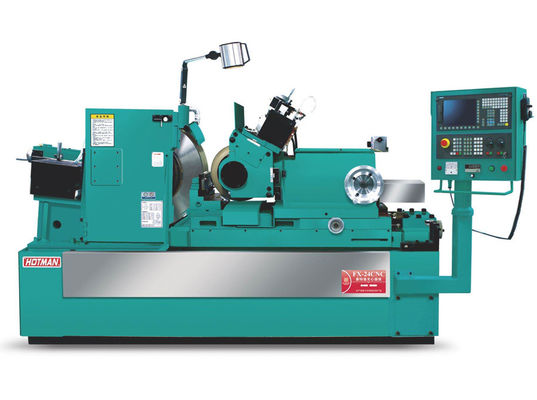

Стабильная универсальная шлифовка с ЧПУ, полностью автоматическая промышленная цилиндрическая шлифовальная машина FX27-60CNC

Стабильная универсальная шлифовка с ЧПУ, полностью автоматическая промышленная цилиндрическая шлифовальная машина FX27-60CNC

Техническая спецификация:




Новая концепция дизайна, низкая стоимость и простая эксплуатация:

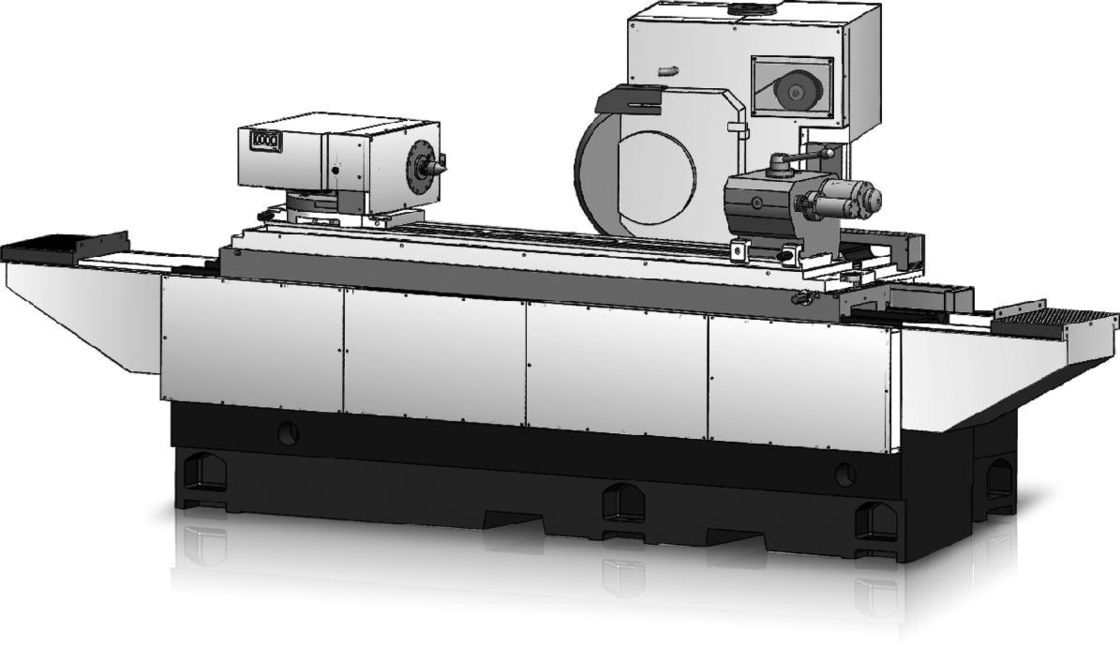

Структура рамы, использующая высококачественное чугун (FC30), низкий центр тяжести дизайн, последние конечные элементы компьютерный анализ, жесткость

конструкция более чем 108N / m, самая низкая естественная частота конструкции более чем 150HZ.

устойчивый к ударам и устойчивый к ударам, обеспечивающий высокую жесткость и максимальную амортизацию, что продлевает срок службы машины.

Размещение кровати и режим питания:


1Перемещение стола влево и вправо и подача головы шлифовального колеса выполняются вручную Динамическая работа.

2Удаление постели осуществляется под давлением масла, а подача головки шлифовального колеса осуществляется вручную.

3Постель приводится в действие давлением масла, голова шлифовального колеса направляется и возвращается вдоль, а подача работает вручную.

4.Сдвиг постели обусловлен давлением масла, головой шлифовального колеса продольная быстрая подача и быстрое возвращение, автоматическая подача.

5Добавьте автоматическое измерительное устройство.

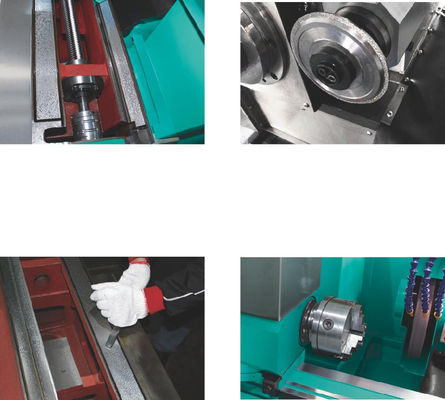

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.


2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.


6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
