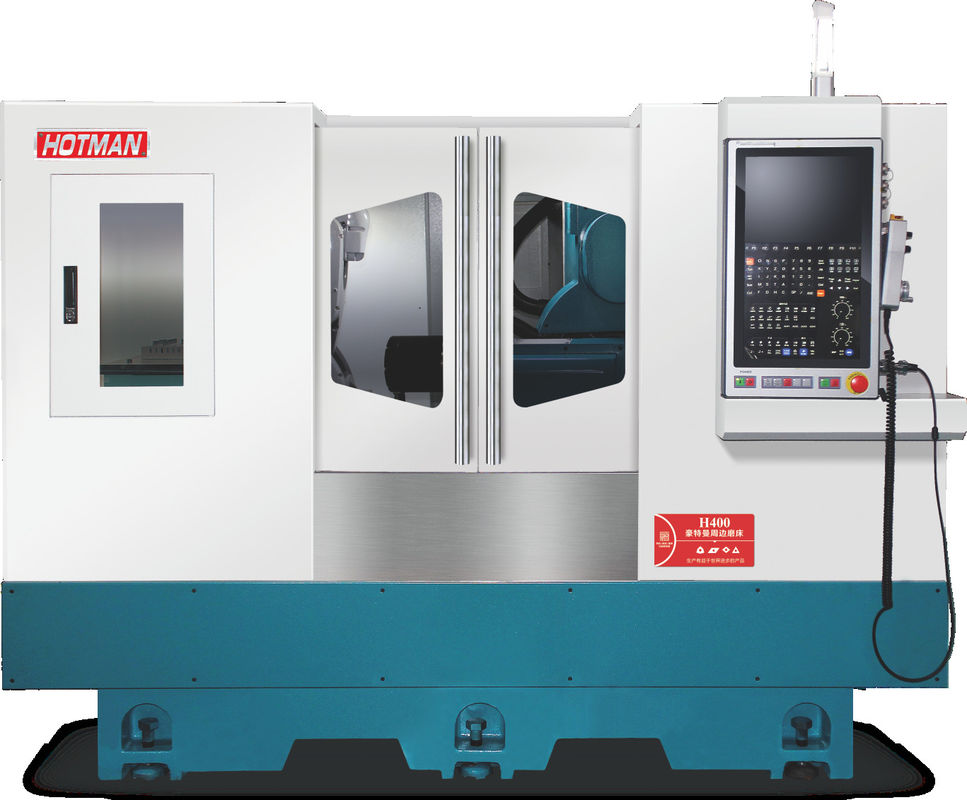

H400 Hotman Промышленный ССК профильный шлифовальный станок Прочный многоцелевой точный ССК шлифовальный станок

Вставки шлифовальной машины Механизм точности H400

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.

6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

Техническая спецификация:

Конфигурация компактная/высоко жесткая/надежная:

1.Шпиндель шлифовального колеса - Примите высокоточный постоянный магнит синхронный моторизованный шпиндель.

●Стабильная работа высокой скорости без вибрации, низкой скорости без ползания, удар спинда ≤ 0,002 мм.

● Высокая мощность, высокий крутящий момент, номинальная мощность 10 кВт, крутящий момент 52 нм, высокая производительность шлифования.

● Механизм внутреннего охлаждения циркуляции, сверхдолгосрочная стабильная линия.

● Переднее уплотнительное устройство, эффективно защищенное от пыли и воды.

2. Машинный инструмент:

Структура высокой жесткости, сплошной плотной конструкцией из чугуна, разработанная с помощью анализа конечных элементов, с отличной теплоотдачей и вибрацией

способность поглощения, максимизировать точность станка.

Постель имеет наклонную плоскость, что способствует своевременному сливу масла и предотвращению утечки и утечки масла, чтобы сохранить машину чистой и аккуратной.

Интегрированная конструкция основания и постели Z-оси позволяет избежать ошибки накопления при традиционной разделенной сборке, что делает конструкцию машины более разумной.

3.ось С:

Двигатель крутящего момента вращения заготовки, номинальный крутящий момент 30 Нм, точность позиционирования 7 дуговой секунды, максимальная скорость 120 оборотов в минуту, вращение 360°.

4.ось X и ось Z:

Продвинутая технология прямого привода линейного двигателя уменьшает ошибки и износ, вызванные механической трансмиссией, с полной обратной связью в замкнутом цикле

приведённый решетчатым линейкой, чтобы обеспечить скорость ответа каждого вала и высокоскоростную работу, чтобы достичь высокой точности и высокой эффективности.

При движении внутреннего линейного двигателя литейная пластина передвигается вперед, назад, влево и направо по рулевой рельсе для управления положением шлифовального колеса,и затем измельчение заготовки.

5.Ось B:

Двигатель с крутящим моментом рабочей головки, номинальный крутящий момент 500 Нм, точность позиционирования 7 дуговой секунды, точность повторения 2 дуговой секунды, скорость вращения 60 ~ 120 вращений в минуту, класс защиты IP67,реализовать вращение на 360°.
