Подробная информация о продукте:
Оплата и доставка Условия:
|
| Смельчатка: | Diamond/CBN | Диаметр шлифовального колеса: | 100-200 мм |
|---|---|---|---|
| Метод охлаждения двигателя шлифовального круга: | Охлаждение воздухом | Эффективность двигателя шлифовального колеса: | ≥ 90% |
| Частота двигателя шлифовального колеса: | 50/60 Гц | Уровень изоляции двигателя шлифовального колеса: | Класс F |
| Продолжительность жизни мотора шлифовального колеса: | ≥10000h | Шум мотора шлифовального круга: | ≤ 70 дБ |
| Мощность двигателя шлифовального колеса: | 2.2-4 кВт | Уровень предохранения от мотора абразивного диска: | IP54 |
| Скорость двигателя шлифовального колеса: | 3000-6000 оборотов в минуту | Напряжение двигателя шлифовального колеса: | 380 В |
| Рабочая температура двигателя шлифовального круга: | ≤40℃ | Скорость шлифовального колеса: | 3000-6000 оборотов в минуту |
| Наименование продукта: | Машины для шлифовки с помощью станков с ЧПУ | ||
| Выделить: | Противокоррозионный CNC инструмент шлифовальной машины,Машина для шлифования инструментов с ЧПУ 50 Гц,Молот с CNC-резачкой 60 Гц |
||

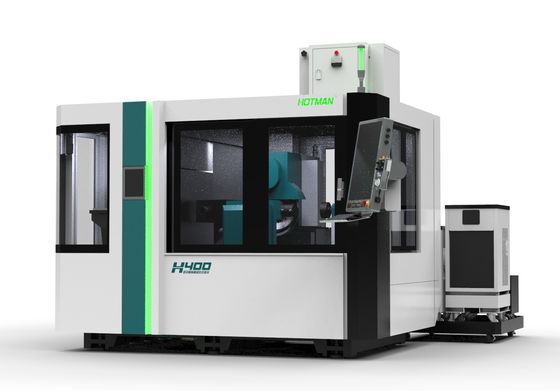

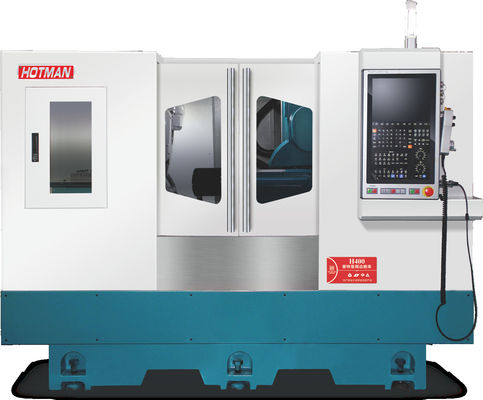

Вставки для шлифовальной машины H400
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
1. Специально для инструментов для шлифовки твердых сплавов/керамики/CBN:
2Техническая спецификация:
| Проект | Единица | Модель: H400 |
| С-ось | ||
| Инсульт | Уровень | ∞ |
| Максимальная скорость | обороты в минуту | 120 |
| Точность позиционирования | Arcsec | 7 |
| Точность повторного позиционирования | Arcsec | 2 |
| Ось X | ||
| Инсульт | мм | 150 |
| Скорость быстрой подачи | мм/мин | 10000 мм/мин |
| Уменьшение скорости кормления | мм/мин | 0~3600 мм |
| Точность позиционирования | мм | 0.005 |
| Точность повторного позиционирования | мм | 0.002 |
| Ось Z | ||
| Инсульт | мм | 600 |
| Скорость быстрой подачи | мм/мин | 10000 мм/мин |
| Уменьшение скорости кормления | мм/мин | 0~3000 |
| Точность позиционирования | мм | 0.01 |
| Точность повторного позиционирования | мм | 0.005 |
| В-ось | ||
| Инсульт | Уровень | -90°~+90° |
| Максимальная скорость | обороты в минуту | 120 |
| Точность позиционирования | Arcsec | 7 |
| Точность повторного позиционирования | Arcsec | 2 |
| Параметры вала песчаного колеса | ||
| Диаметр шлифовального колеса | мм | 400 |
| Скорость вращения | обороты в минуту | 1850 ~ 2500 |
| Сила | КВт | 10 |
| Оффлайн-комода | ||
| Диаметр шлифовального колеса | мм | 150 |
| Максимальная скорость | обороты в минуту | 8000 |
| Сила | KW | 1.0 |
| Встроенный триммер | ||
| Диаметр шлифовального колеса | мм | 150 |
| Максимальная скорость | обороты в минуту | 8000 |
| Инсульт | мм | 0 ~ 45 |
| Коэффициент кормления | мм/мин | 0.02 |
| Мощность песчаного вала | КВт | 1.0 |
|
Параметры обработки (спецификации продукта: различные спецификации должны заменить инструменты) |
||
| Максимальная толщина | мм | 16 |
| Максимальный диаметр вращения | мм | φ50 |
| Застегивание инструмента C-оси (в зависимости от продукта может быть увеличено) | ||
| Установленная мощность | ||
| Общая мощность | KW | 25 |
| Размер (длина * ширина * высота) | мм | 3400*3600*1900 |
|
Размер фильтра для охлаждения масла (необязательно) |
мм | 1800*1200*1500 |
| Чистая масса машины | в кг | 7500 |
