Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сверло шлифовального колеса: | 50 мм | Диаметр шлифовального колеса: | 200 мм |
|---|---|---|---|
| Мощность двигателя шлифовального колеса: | 2.2КВт | Скорость шлифовального колеса: | 3000 оборотов в минуту |
| Мощность двигателя шпинделя шлифовального колеса: | 3 кВт | Угол вращения мотора шлифовального колеса: | 360° |
| Направление вращения шпинделя мотора шлифовального колеса: | CW/CCW | Скорость вращения шпинделя шлифовального колеса: | 3000 оборотов в минуту |
| Точность вращающейся скорости шлифовального колеса и спиндального мотора: | ± 0,1 оборота в минуту | Диапазон вращающейся скорости шлифовального колеса, шпинделя двигателя: | 0-3000rpm |
| Скорость вращения шлифовального колеса и время отклика двигателя: | ≤2s | Стабильность вращающейся скорости шлифовального колеса, шпинделя двигателя: | ± 0,1 оборота в минуту |
| Моторный момент шпинделя шлифовального колеса: | 20 Н.м. | Скорость шпинделя шлифовального колеса: | 3000 оборотов в минуту |
| Ширина шлифовального колеса: | 20 мм | ||
| Выделить: | Машина для шлифования профилей с ЧПУ 3000 оборотов в минуту,Машины для шлифования профилей с ЧПУ,Устойчивый инструмент с ЧПУ и шлифовальная машина |
||

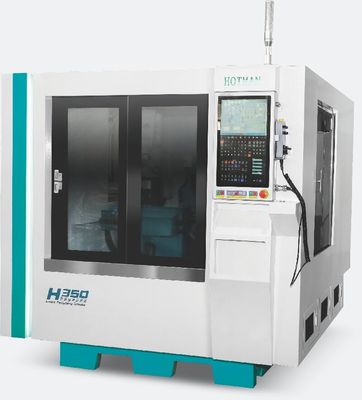

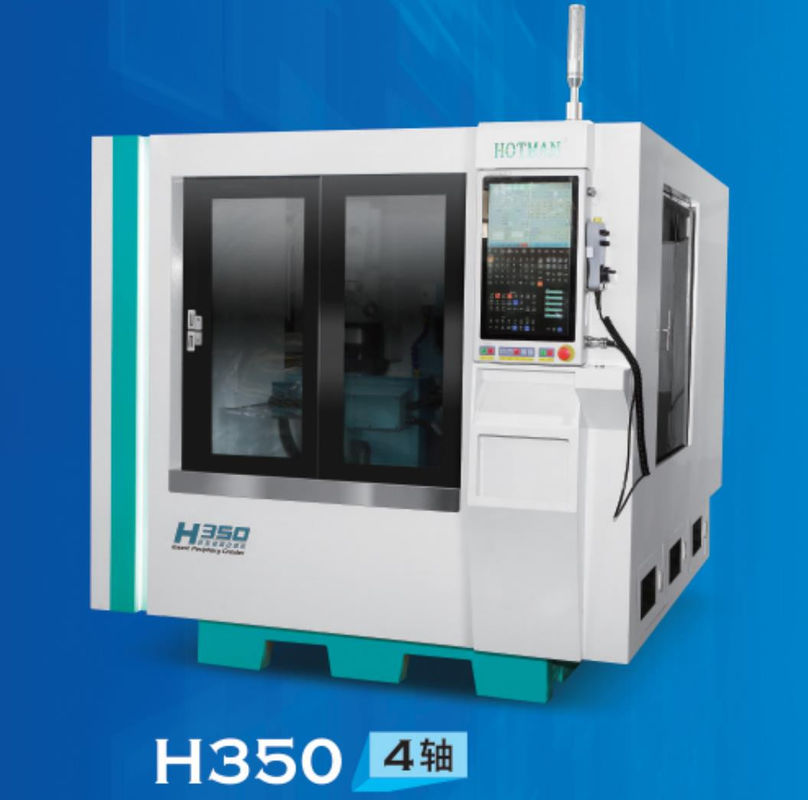

Вставки для шлифовальной машины H350
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
1. Специально для инструментов для шлифовки твердых сплавов/керамики/CBN:
2Техническая спецификация:
| Проект | Единица | МодельХ350 |
| В-ось | ||
| Инсульт | Уровень | ∞ |
| Максимальная скорость | обороты в минуту | 120 |
| Точность позиционирования | Arcsec | 7 |
| Точность повторного позиционирования | Arcsec | 2 |
| Ось X | ||
| Инсульт | мм | 100 |
| Скорость быстрой подачи | мм/мин | 10000 мм/мин |
| Уменьшение скорости кормления | мм/мин | 0~3600 мм |
| Точность позиционирования | мм | 0.005 |
| Точность повторного позиционирования | мм | 0.002 |
| Ось Z | ||
| Инсульт | мм | 120 |
| Скорость быстрой подачи | мм/мин | 10000 мм |
| Уменьшение скорости кормления | мм/мин | 0~3000 |
| Точность позиционирования | мм | 0.01 |
| Точность повторного позиционирования | мм | 0.005 |
| В-ось | ||
| Инсульт | Уровень | -80°~+27° |
| Максимальная скорость | °/s | 120 |
| Точность позиционирования | Arcsec | 7 |
| Точность повторного позиционирования | Arcsec | 2 |
| Параметры вала песчаного колеса | ||
| Диаметр шлифовального колеса | мм | 400 |
| Скорость вращения | обороты в минуту | 1850 ~ 2500 |
| Сила | КВт | 10 |
| Он-лайн гардероб | ||
| Диаметр шлифовального колеса | мм | 150 |
| Максимальная скорость | обороты в минуту | 8000 |
| Инсульт | мм | 0 ~ 25 |
| Коэффициент кормления | мм/мин | 0.02 |
| Мощность песчаного вала | КВт | 1.0 |
|
Параметры обработки (спецификации продукта: различные спецификации должны заменить инструменты) |
||
| Максимальная толщина | мм | 16 |
| Максимальный диаметр вращения | мм | φ50 |
| С-оси инструментального зажима (в зависимости от продукта может быть увеличена | ||
| Установленная мощность | ||
| Общая мощность | KW | 23.5 |
| Размер (длина * ширина * высота) | мм | 2000*2400*1950 |
|
Размер фильтра для охлаждения масла (необязательно) |
мм | 1800*1200*1500 |
| Чистая масса машины | в кг | 6500 |
