Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диаметр шлифовального колеса: | 200-400mm | Мощность двигателя шлифовального колеса: | 7.5 кВт |
|---|---|---|---|
| Скорость шлифовального колеса: | 1450 оборотов в минуту | Максимальн Grinding Диаметр: | 400 мм |
| Максимальная длина шлифовки: | 1000 мм | Общие размеры: | 1700 × 1400 × 1700 мм |
| Силовое питание: | 380В/50Гц | Наименование продукта: | Машина цилиндрического точильщика |
| Скорость стола: | 0.1-10m/min | Угол поворота стола: | ±30° |
| Скорость вращения стола: | 0.1-1.5rpm | тип: | ШЛИФОВАЛЬНЫЙ СТАНОК |
| Вес: | 2500kg | Мощность двигателя рабочей головки: | 2.2КВт |
| Выделить: | 7.5кВт цилиндрическая шлифовальная машина,Цилиндрическая шлифовальная машина 0,1 м/мин |
||

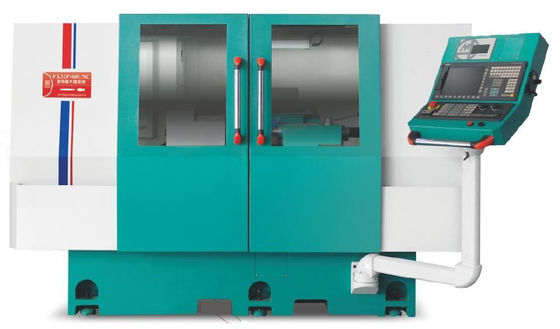

Цилиндрическая шлифовка FX32P-60CNC
Описание устройства:

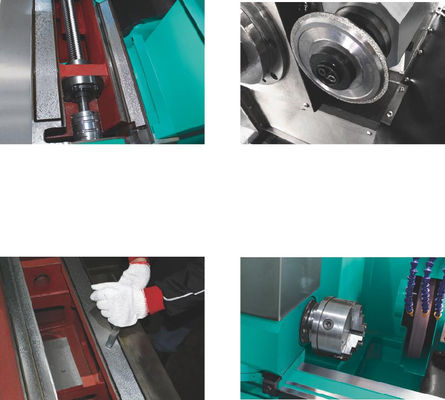

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Проект | Единица | Модель: FX32P-60CNC | |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола | мм | 320 |
|
Максимальное расстояние между два пальца |
мм | 600 | |
| Максимальный диаметр шлифовки | мм | 320 | |
|
Максимальная нагрузка между двумя париетальными сердцами |
Килограмм (b) | 60 (высокооплачиваемая работа)/20 (только рабочая) | |
|
Размер шлифовального колеса (диаметр × ширина × диафрагма) |
мм | 455×38(32-50) ×127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
| Максимальная линейная скорость шлифовального колеса | м/с | 40 ((высокоскоростное шлифовальное колесо до 65) | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 90 |
| Удаление питания | мм | 250 | |
|
скорость скоростного движения по оси X |
м/мин | 6 | |
| Минимальная подача по оси X | мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
|
Спецификация пальца |
МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние |
мм | 40 |
| Спецификация пальца | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z |
м/мин | 8 |
|
Минимальная подача по оси z |
мм | 0.001 | |
|
Максимальная пробежка |
мм | 550 | |
|
Угол вращения |
Уровень | + 6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса |
KW | 3.75/5.5 |
|
Двигатель питания X-оси (серво) |
KW | 2.2 | |
|
Двигатель питания Z-оси (серво) |
KW | 2.2 | |
|
Двигатель с шпинделем на головке |
KW | 0.75 | |
|
Двигатель охлаждающего насоса |
KW | 0.75 | |
|
Мотор смазочного масла |
KW | 0.25*2 | |
|
Двигатель топливного насоса хвостового состава |
KW | 0.75 | |
|
Прочие |
Чистая масса машины | В кг | 3300 |
| Валовая масса машин | В кг | 3500 | |
|
Размер упаковки (длина * ширина * высота) |
мм | 2800*2000*2000 | |
