Промышленный универсальный шлифовальный станок с ЧПУ

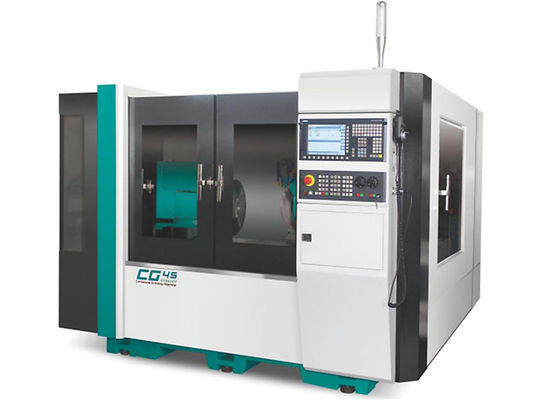

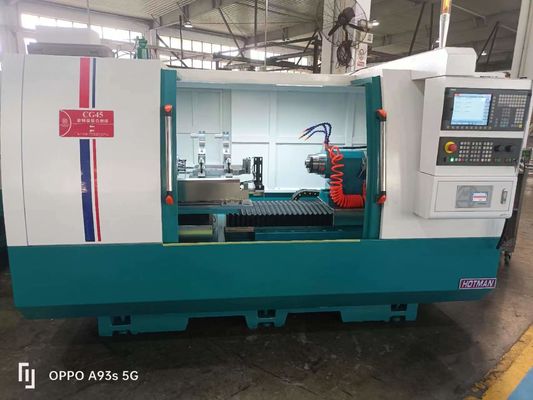

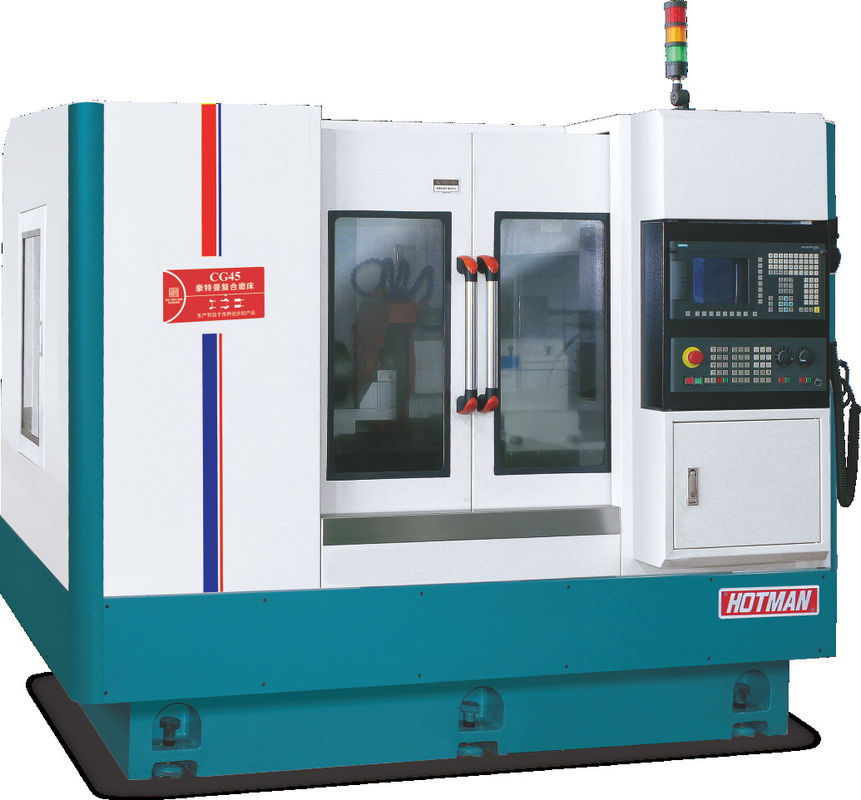

Универсальная шлифовальная машина -CG45

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.

6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

Техническая спецификация:

Описание машины:

1.База машины и основные конструкционные части:

Основа машины и основные конструкционные части состоят из меганитового (инокулированного) чугуна FC-30. После нормализации термической обработки основание чугуна и части останутся для естественной обработки старения.Основа из чугуна и основные части обрабатываются на машинах мирового класса, такие как YASDA, MITSUI SEIKI, TOSHIBA, ELB, и т.д. в одноразовом зажимании. что гарантирует высокую точность мельниц на уровне микронов.

2Автоматическая централизованная смазочная система:

Автоматическая централизованная система смазки непрерывно смазывает линейные провода и шаровые винты машины, что обеспечивает более длительный срок службы и высокую точность.И охлаждающая система отделена с базой машины, что устраняет вибрацию и помогает тепловой радиации.

3Автоматическая система:

Застегивание за один раз, включая застегивание части за один раз, шлифование внутреннего круга, шлифование внешнего круга, шлифование конечной поверхности, шлифование конуса, шлифование профиля и шлифование композитов в одной машине.

Оснащенный системой Siemens CNC в качестве стандартного оборудования, и многими дополнительными устройствами, такими как устройство автоматического вращения рабочей головы, устройство автоматического измерения диаметра, устройство автоматического измерения поверхности конца,Магнитно-бумажные фильтры (для шлифования слизи), и коллектор масляного тумана и т.д.

4- Рабочая сила вращается вручную:

При шлифовании внешнего конуса и внутреннего конуса головку можно вращать вручную.

5. Население вращается автоматически (необязательно):

В качестве опции есть точный двигатель DD (прямая зарядка) и решетчатый линейка Heidenhain, которая может точно управлять головкой через систему CNC.Это очень удобно для наружного конуса и внутреннего конуса шлифования.

Двигатель DD (прямое управление) (необязательно)

6. Колесный шпиндель:

Внутренний шпиндель шлифовального колеса использует высокоточные подшипники FAG, которые легко смазываются и легко обслуживаются.что дает очень длительный срок службы. скорость вращения высокой жесткости и высокой точности шпинделя может быть регулирована для увеличения линейной скорости при необходимости.который может предотвратить резонанс с внешним шпинделем.

7Система с ЧПУ:

В шлифовальной машинке применяется система Siemens CNC, и после дальнейшей разработки создается безупречный интерфейс между человеком и машиной на китайском языке.Для лучшей совместимости между системой управления и системой управленияСистема обладает автоматической настройкой колес и автоматической сдвижной работой, что обеспечивает точность и стабильность подачи и измельчения.

8- Специальные единицы:

Наклонная наружная шлифовка +Внутренняя шлифовка Прямая наружная шлифовка +Внутренняя шлифовка Двойная внутренняя шлифовка

9. Измерение наружного диаметра и измерение конечной поверхности:

(Marposs) Измерение наружного диаметра, Измерение и смещение в реальном времени (Marposs) Измерение конечной поверхности,Measure and offset                                                                                                                                                                                                 in real  time

9Способ измельчения:

Реализовать шлифование внутреннего круга, шлифование внутреннего конуса, шлифование внешнего круга и шлифование конечной поверхности в одной машине.
