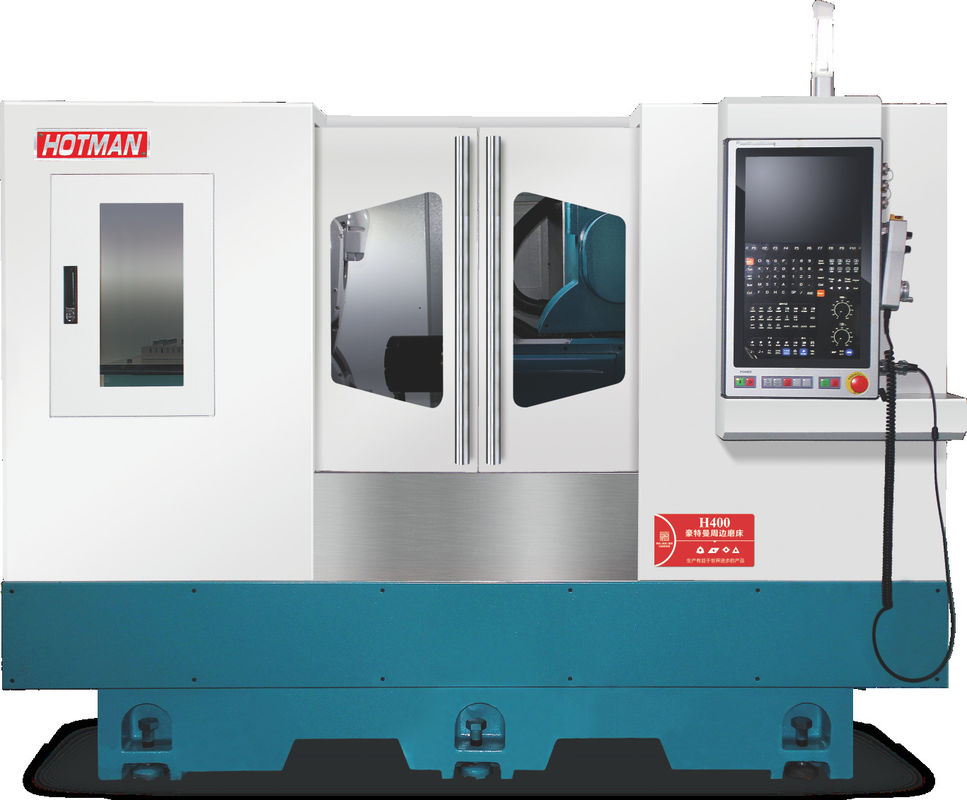

H400
Описание устройства:
1Характеристики машины: Это оборудование относится к четырёхосным шлифовальным центрам, в основном подходит для шлифования жестких сплавов, керамических и CBN материалов и режущих инструментов.Принять передовую систему цифрового управления, и может реализовать загрузку и разгрузку шестиосновым роботом, может реализовать все вращение угла, уменьшить процесс оборота лезвия, еще больше повысить эффективность, сократить время шлифования.Смельчение различных стандартных и нестандартных инструментов также может быть реализовано путем изменения инструментария.
2Часть для шлифования и устройство для скрещивания в режиме онлайн, устройство для скрещивания в режиме офлайн:
Сервомотор Yaskawa используется внутри для управления внешним круглым роликом для ремонта песка.экономия больших затрат на рабочую силу и время производстваМоторизованный шпиндель управляет вращением большого шлифовального колеса, а ось XZ управляет его питанием.
3Части X и Z:
Продвинутая технология прямого привода линейного двигателя уменьшает ошибки и износ, вызванные механической трансмиссией, с полной обратной связью в замкнутом цикле, обеспечиваемой линейкой решетки,для обеспечения скорости ответа каждого вала и высокоскоростной работы, чтобы достичь высокой точности и высокой эффективности.
4Роботы отправляют и получают материалы:
Рабочая часть транспортируется и зажимается шестиосновым роботом с высокой производительностью и высокой точностью.
Система управляет работой шестиосного робота, лазерный датчик обнаруживает и идентифицирует рабочий кусок,робот перемещается к материальному подносу, чтобы забрать заготовку для обработки в коробку для сдувания микросхем, чтобы сначала сдувать отрывки и примеси, и, наконец, отправляет его в рабочую голову, чтобы забрать и обработать.
5. Легко работать - легко использовать операционную систему CNC:
От HOTMAN Hotman & Lynuc Rhennak разработка последнего поколения удобного для пользователя программного обеспечения графического программирования, имеет простую и быструю настройку и интуитивно понятный пользовательский интерфейс,не требуют ввода оператора сложного кода G и подпрограммы, простой и легкий для изучения операции, так что программирование и настройка быстрее.
6Полное покрытие:
Очень эстетичный дизайн цвета, оборудование использует закрытую крышку, значительно уменьшает звук шлифования рабочего изделия, а также процесс производства масляного тумана, отработанных газов и абразивной жидкости,может использоваться в очистителе масляного тумана и системе фильтрации, простой в использовании, способствующий охране окружающей среды.
Цилиндровые автоматические двери, эффективно противостоять разливу масла, чтобы предотвратить накопление материала лотка примесей.
Автоматические огнетушители для интеллектуальных станков-инструментов являются необязательными и оснащаются заказчиками, что значительно повышает фактор безопасности станков-инструментов.
Техническая спецификация:
| Проект |
Единица |
Модель: FX32P-60CNC |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола |
мм |
320 |
|
Максимальное расстояние между
два пальца
|
мм |
600 |
| Максимальный диаметр шлифовки |
мм |
320 |
| Максимальная нагрузка между двумя париетальными сердцами |
Килограмм (b) |
60 (высокооплачиваемая работа)/20 (только рабочая) |
| Размер шлифовального колеса (диаметр × ширина × диафрагма) |
мм |
455×38(32-50) ×127 |
| Скорость шлифовального колеса |
обороты в минуту |
1650 |
| Максимальная линейная скорость шлифовального колеса |
м/с |
40 ((высокоскоростное шлифовальное колесо до 65) |
| |
Обувь для шлифовальных колес |
мм |
Автоматический тип |
|
головка шлифовального колеса
|
Угол подачи |
Уровень |
90 |
| Удаление питания |
мм |
250 |
| скорость скоростного движения по оси X |
м/мин |
6 |
| Минимальная подача по оси X |
мм |
0.001 |
|
Рама головы
|
Скорость вращения шпинделя |
обороты в минуту |
50 - 500 |
| Форма шпинделя |
|
Одновременные или центрирующие |
| Спецификация пальца |
|
МТ-4 |
|
Заднее сиденье
|
Автоматическое телескопическое расстояние |
мм |
40 |
| Спецификация пальца |
|
МТ-4 |
|
рабочий стол
|
Скорость скоростного движения по оси Z |
м/мин |
8 |
| Минимальная подача по оси z |
мм |
0.001 |
| Максимальная пробежка |
мм |
550 |
| Угол вращения |
Уровень |
+ 6/-9 |
|
Двигатель
|
Двигатель шпинделя шлифовального колеса |
KW |
3.75/5.5 |
| Двигатель питания X-оси (серво) |
KW |
2.2 |
| Двигатель питания Z-оси (серво) |
KW |
2.2 |
| Двигатель с шпинделем на головке |
KW |
0.75 |
| Двигатель охлаждающего насоса |
KW |
0.75 |
| Мотор смазочного масла |
KW |
0.25*2 |
| Двигатель топливного насоса хвостового состава |
KW |
0.75 |
|
Прочие
|
Чистая масса машины |
В кг |
3300 |
| Валовая масса машин |
В кг |
3500 |
| Размер упаковки (длина * ширина * высота) |
мм |
2800*2000*2000 |
