Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диаметр шлифовального колеса: | 200-300 мм | Мощность двигателя шлифовального колеса: | 2-7,5 кВт |
|---|---|---|---|
| Скорость шлифовального колеса: | 3000-6000 оборотов в минуту | Расстояние от центра шпинделя шлифовального колеса: | 200-300 мм |
| Точность регулирования расстояния от центра шпинделя шлифовального колеса: | 00,01 мм | Способ регулирования расстояния между центром шпинделя и шлифовального колеса: | Учебное пособие |
| Моторная мощность шлифовального колеса и шпинделя, регулировка расстояния между центрами: | 2-7,5 кВт | Диапазон регулировки расстояния от центра шпинделя шлифовального колеса: | 0-100mm |
| Удаление от центра шпинделя шлифовального колеса скорость регулировки: | 0-1000 оборотов в минуту | Высота центра шпинделя шлифовального колеса: | 100-200 мм |
| Мощность двигателя шпинделя шлифовального колеса: | 2-7,5 кВт | Скорость шпинделя шлифовального колеса: | 3000-6000 оборотов в минуту |
| Конус шпинделя шлифовального круга: | Морзе # 4 | Ширина шлифовального колеса: | 20-50 мм |
| Выделить: | Учебное пособие для бесцентровой шлифовальной машины,Бесцентровый шлифовальный станок практичный,Отпорная на износ прецизионная бесцентровая шлифовка |
||

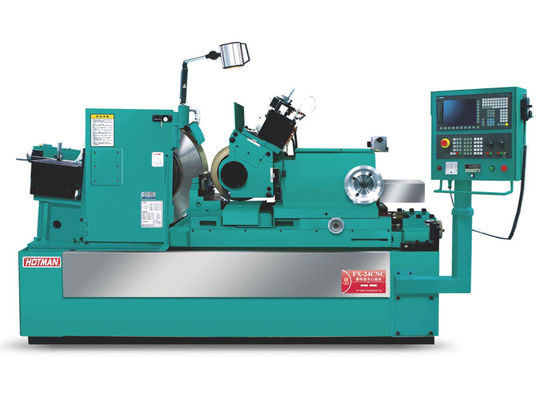

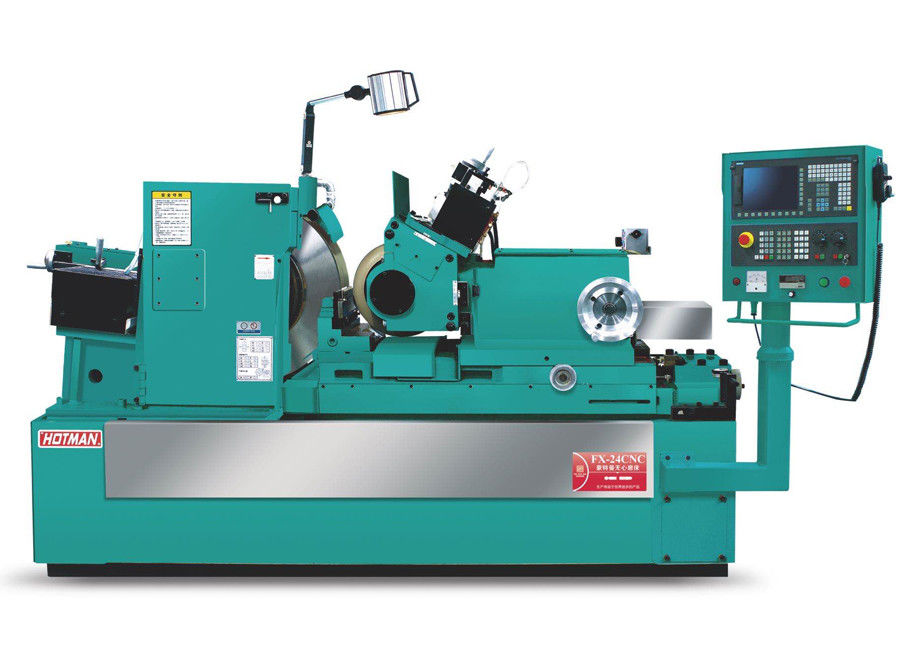

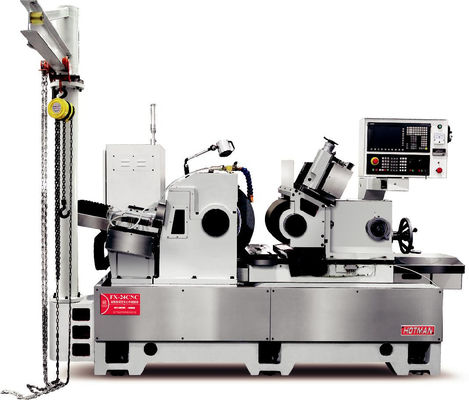

Высокоточный бесцентровый шлифователь с ЧПУ, ручная практическая износостойкая шлифовальная машина FX-24CNC
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Проект | Единица | Модель: FX32P-60CNC | |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола | мм | 320 |
|
Максимальное расстояние между два пальца |
мм | 600 | |
| Максимальный диаметр шлифовки | мм | 320 | |
| Максимальная нагрузка между двумя париетальными сердцами | Килограмм (b) | 60 (высокооплачиваемая работа)/20 (только рабочая) | |
| Размер шлифовального колеса (диаметр × ширина × диафрагма) | мм | 455×38(32-50) ×127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
| Максимальная линейная скорость шлифовального колеса | м/с | 40 ((высокоскоростное шлифовальное колесо до 65) | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 90 |
| Удаление питания | мм | 250 | |
| скорость скоростного движения по оси X | м/мин | 6 | |
| Минимальная подача по оси X | мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
| Спецификация пальца | МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние | мм | 40 |
| Спецификация пальца | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z | м/мин | 8 |
| Минимальная подача по оси z | мм | 0.001 | |
| Максимальная пробежка | мм | 550 | |
| Угол вращения | Уровень | + 6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса | KW | 3.75/5.5 |
| Двигатель питания X-оси (серво) | KW | 2.2 | |
| Двигатель питания Z-оси (серво) | KW | 2.2 | |
| Двигатель с шпинделем на головке | KW | 0.75 | |
| Двигатель охлаждающего насоса | KW | 0.75 | |
| Мотор смазочного масла | KW | 0.25*2 | |
| Двигатель топливного насоса хвостового состава | KW | 0.75 | |
|
Прочие |
Чистая масса машины | В кг | 3300 |
| Валовая масса машин | В кг | 3500 | |
| Размер упаковки (длина * ширина * высота) | мм | 2800*2000*2000 | |
Стандартные принадлежности:
|
Нет, нет, нет. |
Проект |
Место происхождения |
Производство/модель |
Количество |
| 1 |
Шлифовальное колесо/свинцевое регулирующее колесо |
Китай | Горячий человек. | 2 шт. |
| 2 | Двигатель шлифовального колеса | / Айван | 1группа | |
| 3 |
Сервомотор рулевого колеса |
Айван | Тайда | 1 комплект |
| 4 | Шаровой винт | Япония | THK | 3 шт. |
| 5 |
Система цифрового управления |
Германия/Тайвань |
Siemens/Новое поколение |
1 комплект |
| 6 | Сервомотор |
Германия/Тайвань |
Siemens/Новое поколение |
3 группы |
| 7 |
Стандартная шлифовка |
Шанхай | 1 шт. | |
| 8 | Стандартное рулевое колесо | Тайвань | 1 шт. | |
| 9 |
Гидравлические рабочие станции (нагреватель масла и масляный насос, мотор масляного насоса) |
Тайвань | OMAX | 1 группа |
| 10 | Алмазный ножевой ручка | Тайвань | 2 шт. | |
| 11 | Водоем и насос | Тайвань | Баоюань | 1 комплект |
| 12 |
Электронная система управления |
Пекин | 1 комплект | |
| 13 | Рабочая лампа | Шэньчжэнь | 1 группа | |
| 14 |
Остановить держатель инструмента, остановить стандартную пластину инструмента |
Гуандун | Горячий человек. | 1 комплект |
| 15 |
Через инструмент отдых, через стандартную нож пластинку |
Гуандун | Горячий человек. | 1 комплект |
| 16 |
Группа инструментов для черчения фланца |
Гуандун | Горячий человек. | 1 комплект |
| 17 |
Сборник инструментов и инструменты технического обслуживания |
Гуандун | Горячий человек. | 1 комплект |
| 18 | Винты для горизонтальных фундаментов и подложки для фундаментов станков | Гуандун | Горячий человек. | 1 комплект |
