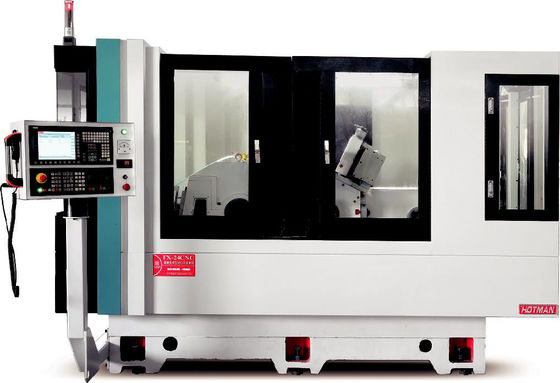

Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC

Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC

Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC
Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC

Большие изображения :  Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HOTMAN
Сертификация: CE
Номер модели: FX-24CNC-3
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: RMB1/SET
Упаковывая детали: Деревянная книга
Время доставки: 60 дней
Условия оплаты: T/T
Поставка способности: 30
Подробное описание продукта
Диаметр шлифовки: 1 - 60 mm Размер мотора шлифовального колеса: 455*205*228,6 мм
Скорость шлифовального колеса: 1470 оборотов в минуту Регулирование скорости колеса: 0-250 rpm
Тип подшипника шлифовального колеса и спиндального двигателя: Керамические подшипники Метод охлаждения двигателя шлифовального колеса: Охлаждение воздухом
Ток двигателя шпинделя шлифовального колеса: Частота двигателя шпинделя шлифовального колеса: 50 Гц
Мощность двигателя шпинделя шлифовального колеса: 3 кВт Уровень защиты двигателя шпинделя шлифовального колеса: IP54
Моторный момент шпинделя шлифовального колеса: 10nm Напряжение двигателя шпинделя шлифовального колеса: 380 В
Скорость шпинделя шлифовального колеса: 3000 оборотов в минуту Ширина шлифовального колеса: 20 мм
Питаясь мотор сервопривода: 2,4 KW
Выделить:

Промышленный небольшой бесцентровый шлифовальник

,

Многофункциональный небольшой бесцентровый шлифовальник

,

3-осевая CNC-мольница

Hotman FX-24CNC-3 высокоточная промышленная небольшая многофункциональная шлифовальная машина


Техническая спецификация:

ПроектЕдиницаМодель: FX-24CNC-3






Производственная мощность



Максимальный вращающийся диаметр столамм320

Максимальное расстояние между
два пальца

мм600
Максимальный диаметр шлифовкимм320
Максимальная нагрузка между двумя париетальными сердцамиКилограмм (b)60 (высокооплачиваемая работа)/20 (только рабочая)
Размер шлифовального колеса (диаметр × ширина × диафрагма)мм455×38(32-50) ×127
Скорость шлифовального колесаобороты в минуту1650
Максимальная линейная скорость шлифовального колесам/с40 ((высокоскоростное шлифовальное колесо до 65)
 Обувь для шлифовальных колесммАвтоматический тип


головка шлифовального колеса

Угол подачиУровень90
Удаление питаниямм250
скорость скоростного движения по оси Xм/мин6
Минимальная подача по оси Xмм0.001



Рама головы

Скорость вращения шпинделяобороты в минуту50 - 500
Форма шпинделя Одновременные или центрирующие
Спецификация пальца МТ-4



Заднее сиденье

Автоматическое телескопическое расстояниемм40
Спецификация пальца МТ-4



рабочий стол

Скорость скоростного движения по оси Zм/мин8
Минимальная подача по оси zмм0.001
Максимальная пробежкамм550
Угол вращенияУровень+ 6/-9


Двигатель

Двигатель шпинделя шлифовального колесаKW3.75/5.5
Двигатель питания X-оси (серво)KW2.2
Двигатель питания Z-оси (серво)KW2.2
Двигатель с шпинделем на головкеKW0.75
Двигатель охлаждающего насосаKW0.75
Мотор смазочного маслаKW0.25*2
Двигатель топливного насоса хвостового составаKW0.75


Прочие

Чистая масса машиныВ кг3300
Валовая масса машинВ кг3500
Размер упаковки (длина * ширина * высота)мм2800*2000*2000



Предварительная приемка оборудования:

1Условия предварительного принятия:
(1) Покупатель должен предоставить подтвержденные чертежи, образцы и спецификации испытаний, относящиеся к шлифовальному рабочему деталю, перед подписанием
контракт и техническое соглашение.

(2) Продавец сохраняет конфиденциальность всех технических данных, предоставленных покупателем.

(3) Продавец уведомляет покупателя за 15 дней до предварительного принятия, а покупатель
Подготовить 10 соответствующих деталей и отправить их продавцу, или покупатель отвезет их на завод продавца для приема на месте в зависимости от обстоятельств.

(4) Продавец должен подготовиться к предварительной приемке до прибытия персонала Покупателя на завод по производству оборудования.

(5) Параметры шлифовального колеса выбираются продавцом по чертежам, предоставленным заказчиком.и соответствующие шлифовальные колеса будут настроены после подписания контракта.

2Содержание и стандарты предварительного принятия: спецификации принятия, согласованные обеими сторонами, должны быть выполнены в соответствии с чертежными стандартами, предоставленными покупателем.

(1) Проверка внешнего вида устройства.

(2) Удобство эксплуатации и обслуживания оборудования (в зависимости от конструкции оборудования машины-инструмента продавца).

(3) Влияние прочности и жесткости оборудования на качество (зависимо от таблицы испытаний точности оборудования, предоставленной продавцом)

(4) Измеренная запись работы оборудования (пустой, время работы на полную нагрузку, содержание и т.д.).

(5) Записывается основной показатель производительности оборудования.

(6) Записи испытаний и записи сборки основных частей.

(7) Подтверждение важных частей.

(8) Продолжалась непрерывная обработка 10 штук измельчимых изделий, которые соответствовали требованиям чертежей, и оборудование работало нормально.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3В процессе предварительной приемки покупатель имеет право высказать обоснованное мнение о исправлении оборудования, а продавец может произвести исправление с согласия обеих сторон.

4Продавец может отправить оборудование покупателю только после того, как продавец подпишет документ о предварительном приеме.


Описание устройства:

Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

Оборудована автоматической шлифовальной системой Siemens 828D CNC, и вторичной разработкой, диалогом человека-машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
Система питания для шлифования состоит из V и плоской трассы из высокоточной лопаты, выполненной вручную, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.


Система цифрового управления FUNUC (По желанию) в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

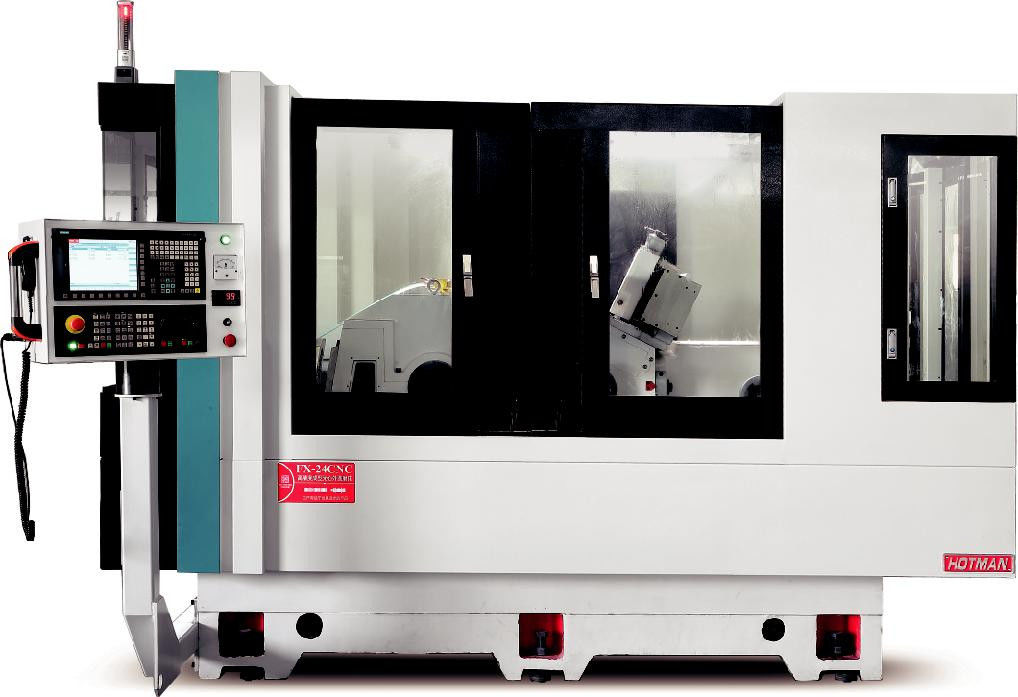

Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC 0Многофункциональный 3-осевой промышленный малый бесцентровый шлифовальник с системой управления FUNUC 1
