Подробная информация о продукте:
Оплата и доставка Условия:
|
| Мощность двигателя шлифовального колеса: | 7.5кВт | Скорость шлифовального колеса: | 1450 оборотов в минуту |
|---|---|---|---|
| Максимальн Grinding Диаметр: | 400 мм | Максимальная длина шлифовки: | 1000 мм |
| Общие размеры: | 2200х1450х1750 мм | Силовое питание: | 380В/50Гц |
| Наименование продукта: | Машины с цилиндрической шлифовальной машинкой с ЧПУ | Скорость стола: | 0.1-10m/min |
| Угол поворота стола: | ±30° | Скорость вращения стола: | 0.1-1.5rpm |
| Тип: | Машина цилиндрического точильщика | Вес: | 2500 кг |
| Мощность двигателя рабочей головки: | 00,75 кВт | Длина заготовки: | 200-1000mm |
| Перемещение Tailstock: | 150 мм | Потребление энергии: | 2.2КВт |
| Напряжение: | 380В/50Гц | мельничное колесо: | Колесо диаманта |
| Столовой двигатель: | 1.5 кВт | Продолжительность жизни шлифовального колеса: | Длинный |
| Напряжение столового двигателя: | 380 v | Размер таблицы: | 400*1000 мм |
| Валовая масса: | 1800 кг | Диаметр заготовки: | 20-200 мм |
| Толщина шлифовального колеса: | 20 мм | ||

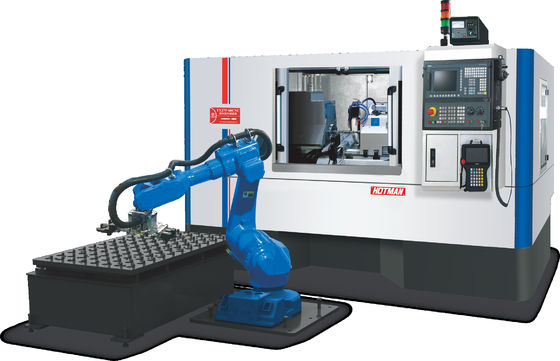

| Выделить: | Тонкая толерантность цилиндрическая шлифовка,Цилиндрическая шлифовка с ЧПУ,Робот-кормильщик цилиндрическая мельница |
||

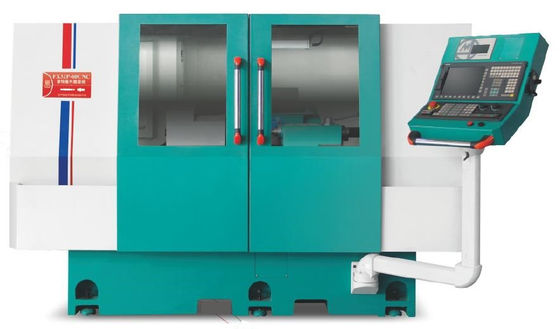

Цилиндрическая шлифовка FX32P-60CNC
Описание устройства:
Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
Рельсы руководства машины и высокоточные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
Высокоточный динамический и статический шпиндель давления также может быть выбран, который имеет характеристики высокой точности вращения, высокой динамической жесткости, хорошей сопротивляемости вибрации,высокая эффективность шлифования и хорошее качество поверхности шлифованияДля специальной шлифовки деталей скорость шлифовального колеса может регулироваться до 3500 оборотов в минуту и 60 м/с.
Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
Оборудованный высокопроизводительным сервомотором Siemens, оборудование с системой CNC и системой привода имеют лучшую совместимость.одновременно с автоматическим ремонтом песка и автоматической компенсационной функциейДля обеспечения стабильности и точности подачи и измельчения.
Техническая спецификация:
| Проект | Единица | Модель: FX32P-60CNC | |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола | мм | 320 |
|
Максимальное расстояние между два пальца |
мм | 600 | |
| Максимальный диаметр шлифовки | мм | 320 | |
|
Максимальная нагрузка между двумя париетальными сердцами |
Килограмм (b) | 60 (высокооплачиваемая работа)/20 (только рабочая) | |
|
Размер шлифовального колеса (диаметр × ширина × диафрагма) |
мм | 455×38(32-50) ×127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
| Максимальная линейная скорость шлифовального колеса | м/с | 40 ((высокоскоростное шлифовальное колесо до 65) | |
| Обувь для шлифовальных колес | мм | Автоматический тип | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 90 |
| Удаление питания | мм | 250 | |
|
скорость скоростного движения по оси X |
м/мин | 6 | |
| Минимальная подача по оси X | мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
|
Спецификация пальца |
МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние |
мм | 40 |
| Спецификация пальца | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z |
м/мин | 8 |
|
Минимальная подача по оси z |
мм | 0.001 | |
|
Максимальная пробежка |
мм | 550 | |
|
Угол вращения |
Уровень | + 6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса |
KW | 3.75/5.5 |
|
Двигатель питания X-оси (серво) |
KW | 2.2 | |
|
Двигатель питания Z-оси (серво) |
KW | 2.2 | |
|
Двигатель с шпинделем на головке |
KW | 0.75 | |
|
Двигатель охлаждающего насоса |
KW | 0.75 | |
|
Мотор смазочного масла |
KW | 0.25*2 | |
|
Двигатель топливного насоса хвостового состава |
KW | 0.75 | |
|
Прочие |
Чистая масса машины | В кг | 3300 |
| Валовая масса машин | В кг | 3500 | |
|
Размер упаковки (длина * ширина * высота) |
мм | 2800*2000*2000 | |
Контактное лицо: Daniel
Телефон: 13790591015
