Машина для измельчения соединений универсальный OD ID шлифователь

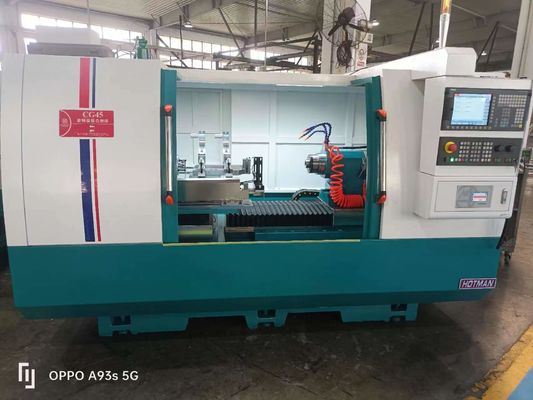

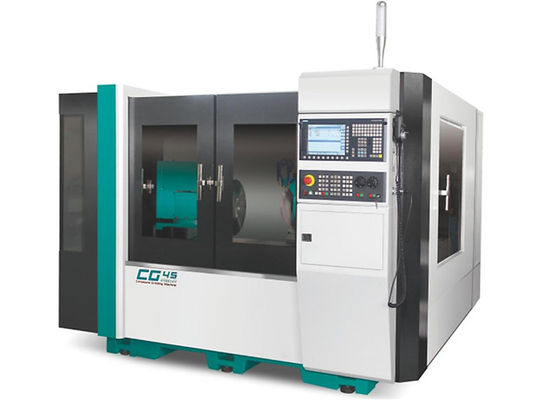

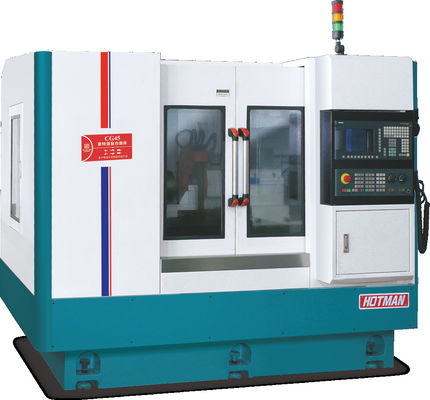

Высокоточная универсальная шлифовка с ЧПУ OD & ID-CG45

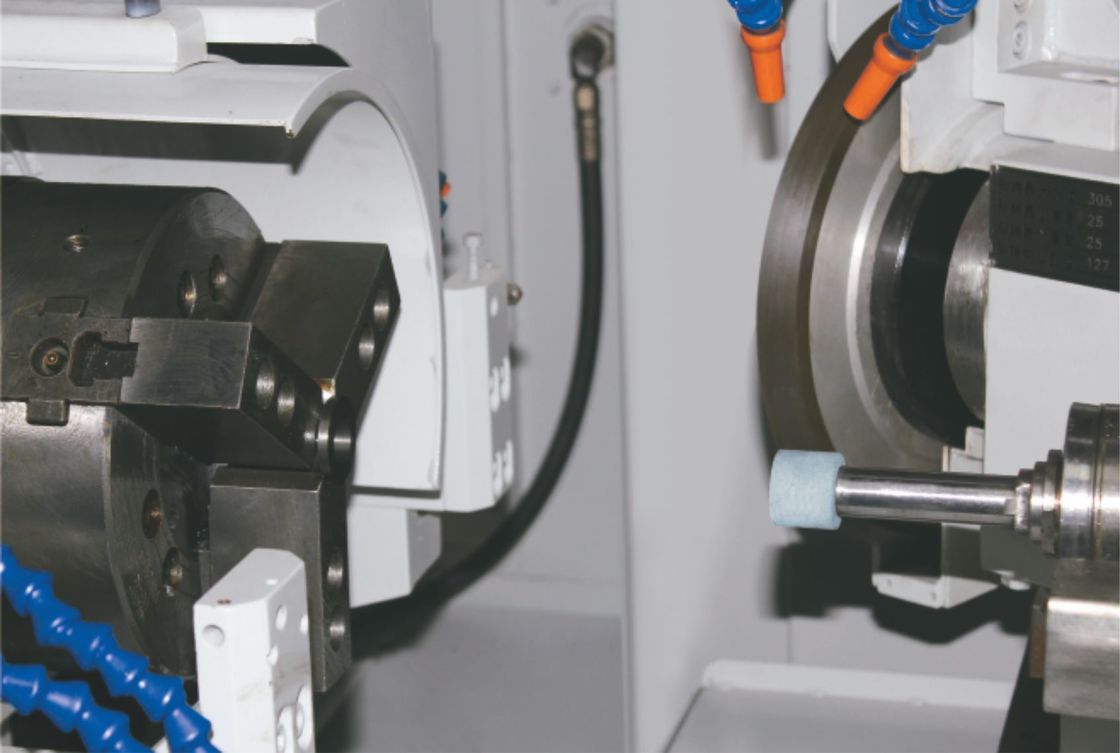

Смешанная шлифовка, которая может реализовать интегрированную шлифовку внутреннего круга, внутреннего конуса, внешнего круга, внешнего конуса и конечного лица в одном зажимании.и есть много дополнительных аксессуаров на выбор, включая устройство автоматического вращения рабочей головки, устройство автоматического измерения наружного диаметра, устройство автоматического измерения конечной поверхности, устройство фильтрации магнитной бумажной ленты, коллектор масляного тумана и т.д.


1.Модульная сборка: создать новую революцию смесевого шлифования.


2.Может измельчать внутреннюю конусу, внешнюю конусу:

Удаление шпинделя внутреннего шлифовального колеса: 0~470 мм

Удаление шпинделя цилиндрического шлифовального колеса: 0~365 мм


3Общие характеристики:

(1).Может реализовать зажимание, завершить внутренний круг, внутренний конус, внешний круг, внешний конус, конечная поверхность композитного интегрированного шлифования.

(2) Предоставление высокоточных сложных решений шлифования, подходящих для обработки небольших и средних деталей.

(3).Автоматическая система подачи и приема может быть установлена для удовлетворения потребностей промышленного массового производства.

(4) Модуль шлифовки внешнего круга/внутреннего круга может быть гибко комбинирован в соответствии с потребностями для адаптации к различным формам и процессам шлифования.

(5).Система управления удобна для использования и легко изучима.Программирование шлифования и обтягивания шлифовального колеса можно быстро выполнять на станке.Можно установить набор измерений в режиме онлайн.

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.


2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4В качестве опции есть точный двигатель DD (прямая зарядка) и решетка Heidenhain, которая может точно управлять головкой через систему CNC.Это очень удобно для наружного конуса и внутреннего конуса шлифования.

5Цилиндрический шпиндель шлифовального колеса использует высокоточную структуру подшипника шпинделя FAG, структуру рукава, которая не требует отдельной смазки и легко поддерживается.Он исключает контакт металла с металлом и может получить почти постоянный срок службыДля шлифования специальных деталей скорость шлифовального колеса может регулироваться с целью увеличения линейной скорости.Внутренний шпиндель использует высокоскоростной электрический шпиндель, чтобы предотвратить резонанс внутренних и внешних двигателей.


6. реализовать шлифование внутреннего круга, внутреннего конуса шлифования, внешнего круга шлифования, и конечная поверхность шлифования в одной машине.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.

Техническая спецификация:
