Машины для тяжелой резки с сервопрограммируемым хвостом и моторизированным шпинделем

Машины для обработки станков с ЧПУдля тяжелой резки с сервопрограммируемым хвостовым сиденьем и моторизированным шпинделем

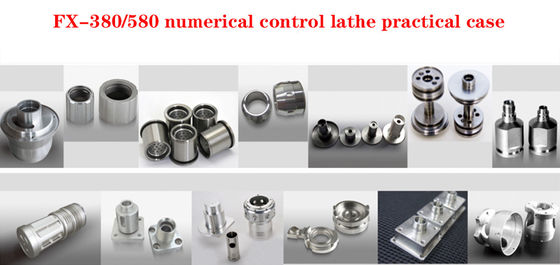

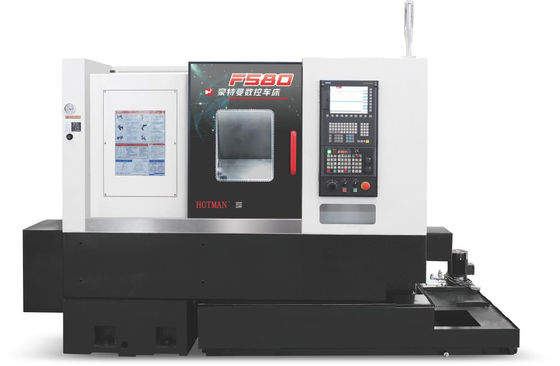

Машина CNC-вертового станка F580 - это полнофункциональный CNC-вертовой станк, который объединяет высокую скорость, высокую жесткость и высокую точность.Он может широко удовлетворить потребности в высокоэффективной обработке мелких и средних деталей в различных отраслях промышленности, таких как автомобильные, электроники, бытовой техники, аэрокосмической промышленности, форм, приборов и счетчиков.

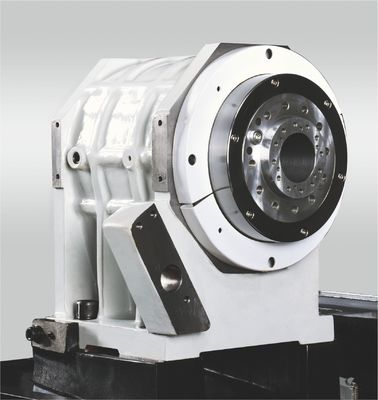

Спиндел: Спиндел имеет высокую мощность, высокий крутящий момент, высокую скорость и высокую точность.оснащены высокоточными подшипниками уровня P4 NSK и 8-дюймовым твердым цилиндром с колпаком Samcheon-li из Южной Кореи для обеспечения хорошей точности и эффективности обработки.

Башня: 12-позиционная барабанная башня использует индексацию сервомотора, расположение колесных передач в форме дуги и гидравлическую зажимательную структуру для обеспечения скорости,точность обмена и жесткость смены инструмента.

Движение X/Z: ось X/Z управляется высокоточными шариковыми винтами THK класса C3 и сочетается с линейными проводами THK класса P, которые имеют хорошие динамические характеристики.Быстрые скорости движения оси X и Z составляют 30 м/мин и 36 м/мин соответственно.

1.Тяжелая резка: высокая жесткость шпинделя и инструментальной башни

2.F580A с сервопрограммируемым задним сиденьем

●Спиндовый подшипник использует импортный предварительно отпечатанный высокоточный конусовый шариковый подшипник, который обеспечивает высокую жесткость и точность спиндового подшипника.

●Интегрированная вышка резки с точным индексацией,режущая башня и скользящие отливки седла усилены для увеличения интерференции в процессе обработки окружность и радиус поворота башни инструмента. Дальнейшее повышение производительности резки.

●Расширить проводниковую рельсу станка, увеличить диаметр свинцового винта, еще больше улучшить жесткость резки станка, что более благоприятно для тяжелой обработки резки.

● Сервопрограммируемое заднее сиденье, стандартное с активным центром (опционально встроенный вращающийся рукав).


Описание устройства:

Корпус и компоненты литые из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

Рельсы руководства машины и высокоточные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от тела, чтобы исключить вибрации и благоприятное рассеивание тепла.

Оборудована автоматической шлифовальной системой Siemens 828D CNC, и вторичной разработкой, диалогом человека-машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

Система питания для шлифования состоит из V и плоского пути из высокоточной лопаты, выполненной вручную, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.


Цифровая система управления в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.


Техническая спецификация:





F580M с сервопрограммируемым хвостовым сиденьем/вышками силовых резателей

● Интерфейс держателя электроинструмента BMT55 для обработки композитных материалов с обработкой поворотной фрезы.

●Шпиндель с высокой скоростью, высокой точностью встроенный моторизованный шпиндель, отменить промежуточный механизм передачи, уменьшить вибрацию и тепловое изменение во время высокой скорости работы,обеспечить точность обработки и отличную шероховатость поверхности.

●Установка автоматического интерфейса, быстрое и простое расширение в автоматизированную производственную линию.

● Полностью закрытая защита, может быть оснащена системой воды высокого давления весом 70 кг.

● Сервопрограммируемое заднее сиденье, стандартное с активным центром (опционально встроенный вращающийся рукав).

●Шпиндель оснащен кодером для высокоточной интерполяции и высокой надежности углового расположения.
