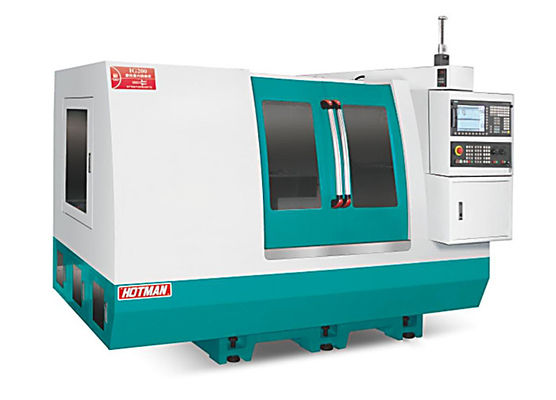

Высокоточная внутренняя шлифовальная машина с ЧПУ для больших размеров, избыточного объема шлифовальных деталей
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Автоматическая централизованная система смазки непрерывно смазывает линейные провода и шаровые винты машины, что обеспечивает более длительный срок службы и высокую точность.Система охлаждения отделена корпусом машины, что устраняет вибрацию и помогает тепловой радиации.

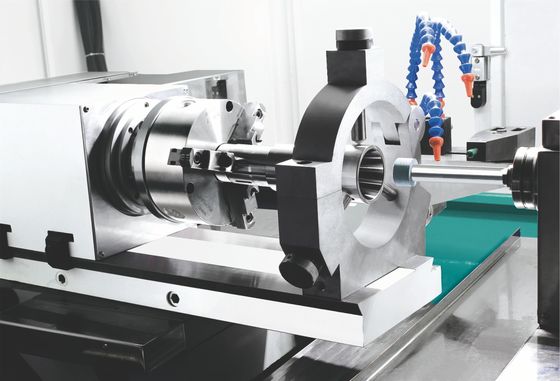

3Шпиндель шлифовального колеса использует электрический шпиндель с характеристиками высокой скорости, высокой точности, высокой жесткости, низкой вибрации, низкого шума и низкого повышения температуры.Двигательная система охлаждается системой водяного охлаждения, чтобы гарантировать, что головка шлифовального колеса всегда работает в теплоустойчивом состоянии, что делает шлифовальное колесо более стабильным, и рабочая эффективность удваивается.для деталей с глубокими внутренними кругами, интегрированный шпиндель может быть настроен для достижения точной шлифовки.
4Он использует немецкую систему CNC Siemens и прошел дальнейшее развитие.Он имеет удобный пользователю диалог между человеком и машиной интерфейс работы и оснащен высокопроизводительными сервомоторами Siemens, что позволяет оборудованию с системой CNC и системой передачи иметь лучшую совместимость.который обеспечивает стабильность и точность подачи и измельчения.
5Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
6. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
7Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
8.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Положение |
единица |
IG150 |
IG200 |
Аксессуары |
|
Производственная мощность
|
Диаметр шлифования |
мм |
Ø6-Ø150 |
Ø6-Ø200 |
 Стандартные аксессуары
● Охладительное устройство для шлифования
● Бриллиантовая ручка
● Таблица регулировки угла
● Коробка инструментов и инструменты
● Адаптер шлифовального колеса
● Высокоскоростной шпиндель
● базовый блок регулировки
Специальные аксессуары
● Гидравлический трехчелюстный цинк 6′′ ●C цинковый фланц 6′′
● 30000 вращений в минуту Механический шпиндель, электрический шпиндель с разной скоростью
● Автоматическое устройство для измерения внутреннего диаметра
|
| глубина шлифования h |
мм |
150 |
170 |
| Макс. наружный диаметр шлифовальной заготовки |
m m e |
220 |
220 |
| Радиус рабочей поверхности |
Ммм |
380 |
400 |
| Спецификации устанавливаемого циркулятора |
|
6′′ гидравлический/ручный циркулятор |
6′′ гидравлический/ручный циркулятор |
| Угол вращения ложевой коробки |
Уровень |
Передняя часть 2/задняя часть 15 |
Передняя 2/задняя 20 |
|
Смельчение
параметры колесного шпинделя
|
Мощность шпинделя для внутренней шлифовки отверстий |
KW |
1.5 |
7.5 |
| Скорость шпинделя для внутренней шлифовки отверстий |
обороты в минуту |
20000 Механический шпиндель |
скорость электрического шпинда необязательна |
|
Шпиндель для головных желез
параметры
|
Скорость вращения шпинделя |
обороты в минуту |
50-1500 |
50-1500 |
| Форма шпинделя |
|
Структура рукава с подшипником |
Структура рукава с подшипником |
| Спецификации конических отверстий |
|
МТ-5 |
МТ-5 |
| Способ привода спиндом |
|
Сервомотор |
Сервомотор |
|
Ось X (шпиндель изделий)
|
Проезд питания по оси X |
Ммм |
410 |
410 |
| Скорость быстрого движения по оси X |
мм/ м н |
0.1 -10 |
0.1 -10 |
| Минимальная разрешение питания по оси X |
Ммм |
0.001 |
0.001 |
| Сила сервомотора X-оси |
КВ |
2.2 |
2.2 |
|
Ось Z (рабочий стол)
|
Скорость быстрого движения по оси Z |
мм/ м н |
0.1 -10 |
0. 1 - 10 |
| Оси Z min. разрешение питания |
Ммм |
0.001 |
0.001 |
| Максимальный диапазон движения |
Ммм |
540 |
410 |
| Мощность сервомотора Z-оси |
KW |
2.2 |
2.2 |
|
Двигатель
|
Двигатель шпинделя шлифовального колеса |
KW |
7.5 |
7. 5 |
| Двигатель питания X-оси (серво) |
KW |
2.2 |
2.2 |
| Двигатель питания Z-оси (серво) |
KW |
2.2 |
2.2 |
| Двигатель спиндового привода (серво) |
KW |
1.5 |
1. 5 |
| Мотор насоса для охлаждения воды |
KW |
0.75 |
0.75 |
| Смазочный двигатель |
KW |
1/4 |
1/4 |
| Прочие |
Размер машины (L × W × H) |
Ммм |
2400 × 1930 × 1790 |
2400 × 1930 × 1790 |
| G.W (приблизительно) |
В кг |
3500 |
4000 |
Описание продукта:
Внутренняя шлифовка
Внутренняя шлифовальная машина является незаменимым оборудованием для промышленных операций, требующих точного шлифования и отделки компонентов.с диаметром шлифовального колеса 200 мм,, и диапазон размеров заготовки от 50-200 мм, внутренняя шлифовка способна обрабатывать заготовки весом до 100 кг.Скорость питания мотора шлифовального колеса может регулироваться от 50-1000 вращений в минуту, что делает его подходящим для различных применений. Внутренняя шлифовальная машина также оснащена внутренней шлифовальной установкой и внутренним шлифовальным механизмом,позволяет пользователям производить точные и точные детали.
Особенности:
- Наименование изделия: Внутренняя шлифовка
- Внутренний механизм шлифования: крутящий момент двигателя питания шлифовального колеса: 1,5 Н.м, скорость стола: 0,1-3 м/мин, точность двигателя питания шлифовального колеса: 0,005 мм
- Внутреннее оборудование шлифовальной машины: масса заготовки: 100 кг, диаметр шлифовального колеса: 200 мм
- Внутренняя сборка шлифовальной машины: внутренний механизм шлифования, внутреннее оборудование шлифовальной машины
Применение:

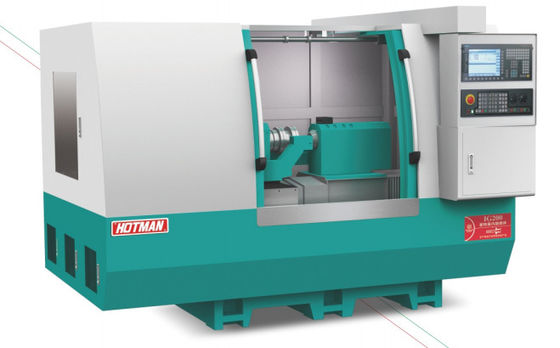

Представляю внутреннюю шлифовальную машину HOTMAN IG200
Внутренняя шлифовальная машина HOTMAN IG200 - это высокоточный внутренний шлифовальный механизм, предназначенный для профессионального использования.Минимальное количество заказа для этого продукта составляет 1 и цена 3. Он упакован в деревянную коробку и срок доставки составляет 60 дней. Условия оплаты T / T. Скорость питания мотора шлифовального колеса составляет от 50 до 1000 оборотов в минуту, а размер стола составляет 400 мм.Скорость шлифовального колеса 1400 вращений в минуту, диаметр шлифовального колеса составляет 200 мм, а крутящий момент питающего двигателя шлифовального колеса составляет 1,5 Н.м.
Внутренняя шлифовальная машина IG200 - идеальный инструмент для тех, кому нужна надежная и точная внутренняя шлифовальная система.Машина также очень долговечна и обеспечивает бесперебойную работуОн подходит для широкого спектра применений, таких как шлифовка, отточивание, полировка и многое другое.Вы можете быть уверены, что получите наилучшую ценность за свои деньги..
HOTMAN's Internal Grinder Machine IG200 - это надежный и точный инструмент для тех, кто нуждается в лучшей системе внутреннего шлифования.Вы можете быть уверены, что это самое высокое качество. Минимальный заказ составляет 1 и цена составляет 3. Он упакован в деревянную коробку и срок доставки составляет 60 дней. Условия оплаты T / T.Скорость питания двигателя шлифовального колеса составляет от 50 до 1000 оборотов в минуту, а размер стола составляет 400 ммСкорость шлифовального колеса составляет 1400 оборотов в минуту, диаметр шлифовального колеса - 200 мм, а крутящий момент двигателя, питающего шлифовальное колесо, составляет 1,5 Н.м.
Внутренняя шлифовальная машина HOTMAN IG200 является идеальным инструментом для тех, кому нужна надежная и точная внутренняя шлифовальная система.Машина также очень долговечна и обеспечивает бесперебойную работуБлагодаря высококачественным компонентам и надежной производительности, вы можете быть уверены, что получаете лучшую ценность за свои деньги.
Настройка:
Внутренняя шлифовка
- Марка:ХОТМАН
- Номер модели:IG200
- Место происхождения:КНР
- Сертификация:CE
- Минимальное количество заказа:1
- Цена:3
- Подробная информация о упаковке:Деревянная книга
- Время доставки:60
- Условия оплаты:T/T
- Скорость стола:00,1-3 м/мин
- Повторяемость двигателя питания шлифовального колеса:0.001 мм
- Моторный ход подачи шлифовального колеса:50 мм
- Масса заготовки:100 кг
- Размер таблицы:400 мм
Мы предлагаем высококачественную сборку внутреннего шлифователя с продвинутой внутренней шлифовальной машиной для внутренней системы шлифования.
Упаковка и перевозка:
Упаковка и перевозка внутренней шлифовальной машины:
- Машина будет упакована в прочную и прочную деревянную коробку, чтобы обеспечить ее безопасность во время транспортировки.
- Коробка будет надежно запечатана и помечена названием продукта и фирмы.
- Коробка будет отправлена через надежного поставщика услуг доставки.
Часто задаваемые вопросы
- Вопрос: Как называется марка внутренней шлифовальной машины?
- Ответ: торговая марка внутренней шлифовальной машины - HOTMAN.
- Вопрос: Каков номер модели внутренней шлифовальной машины?
- A: Номер модели внутренней шлифовальной машины IG200
- Вопрос: Где производится внутренняя шлифовальная машина?
- Ответ: Внутренняя шлифовка производится в Китае.
- Вопрос: Есть ли сертификация на внутреннюю шлифовальную машину?
- О: Да, Устройство внутреннего шлифования имеет сертификацию CE.
- Вопрос: Каково минимальное количество заказов для внутренней шлифовальной машины?
- Ответ: Минимальное количество заказов для внутренней шлифовальной машины составляет 1.
-
-
