Многостворчатая опциональная внутренняя шлифовка с ЧПУ для короткой и длинной заготовки, внутренняя шлифовка

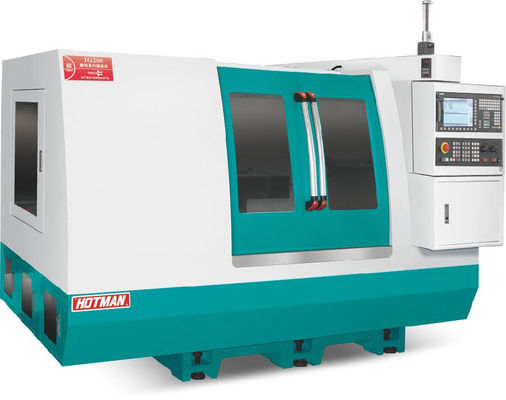

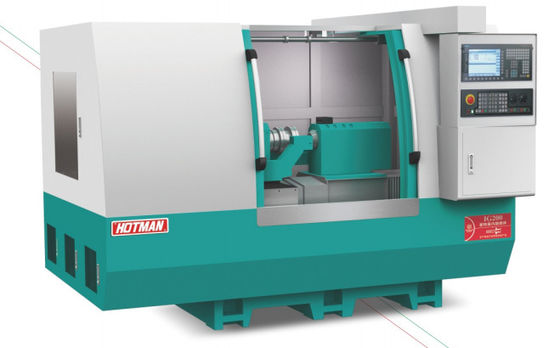

Высокоточная внутренняя шлифовка с ЧПУ IG200

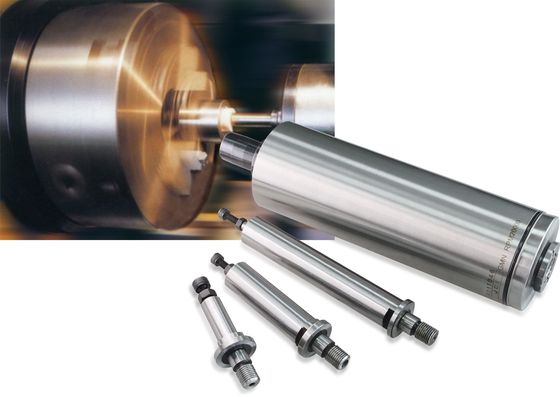

Шпиндель шлифовального колеса использует электрический шпиндель с характеристиками высокой скорости, высокой точности, высокой жесткости, низкой вибрации, низкого шума и низкого повышения температуры.Двигательная система охлаждается системой водяного охлаждения, чтобы гарантировать, что головка шлифовального колеса всегда работает в теплоустойчивом состоянии, что делает шлифовальное колесо более стабильным, и рабочая эффективность удваивается.для деталей с глубокими внутренними кругами, интегрированный шпиндель может быть настроен для достижения точной шлифовки.

Автоматическая централизованная система смазки непрерывно смазывает линейные провода и шаровые винты машины, что обеспечивает более длительный срок службы и высокую точность.Система охлаждения отделена корпусом машины, что устраняет вибрацию и помогает тепловой радиации.

Используется система Siemens 828D CNC.

• Программа шлифования создается автоматически через удобный для пользователя интерфейс, с использованием графических инструментов программирования shopmill / shopturn, излишне требуя специальных кодов G (По желанию).
• Не нужно батареи или охлаждающего вентилятора, и не нужно батареи памяти для кодера двигателя.
• Ethernet-коннектор. Без ограничения емкости USB (в режиме онлайн) и CF-карты. Программы в USB и CF-карте могут быть изменены по желанию. Процесс монитора в режиме онлайн. И данные могут быть сохранены навсегда.
• Процесс отображения с анимацией.
• Существуют различные дополнительные функции, включая автоматическое измерение конечной поверхности, автоматическое измерение внутреннего диаметра, гидравлический хвостовой материал, высокоинтегрированная система автоматической погрузки и разгрузки,И так далее..
• Автоматическое натягивание и смещение колес.

Ось питания имеет высокоточную линейную конструкцию нагрузки, которая может выдерживать нагрузки во всех направлениях,подчеркивает характеристики низкого коэффициента трения и устраняет разрывы движения, обеспечивая практическую гарантию для достижения точности программирования 0,001 мм; высококачественные шаровые винты имеют отличную защиту от точности.

1. Подходит для больших размеров/запасных частей:

Программное обеспечение высокой жесткости структуры/графики

2Высокая жесткость:

Высокая жесткость конструкции кровати и рамы шлифовального колеса, рамы головки заготовки, механизма подачи и т. д., для больших размеров, большего разрешения, высокой твердости продуктов для обеспечения поддержки процесса.

3Высокая эффективность:

Для обработки продуктов с различными отверстиями можно выбрать различные шпиндели для шлифовки.Керамическое шлифовальное колесо CBN может использоваться для эффективной шлифовки, и прибор для измерения внутреннего диаметра Mabos можно использовать для онлайн-измерения внутреннего диаметра.

4Высокая устойчивость:

Ключевые части станка-инструмента отобраны из лучших международных брендов, чтобы обеспечить надежность и точность стабильности станка-инструмента в жизненном цикле.

5. Высокая удобство:

Графическая конструкция программного обеспечения позволяет оператору вводить параметры через удобный для пользователя интерфейс, чтобы быстро генерировать соответствующие процедуры для шлифования заготовки, обтягивания шлифовального колеса,онлайн-измерение, и т.д.

6- Сильная охрана:

Полностью закрытая защитная машина и усовершенствованное стеклянное окно наблюдения, аварийная остановка, один ключ назад, конструкция перекрытия двери безопасности для операторов для обеспечения безопасности.

Диаметр шлифования:Ø6~200 мм

Максимальная глубина отверстия для шлифования:170 мм

Максимальный ход стола500 мм

Скорость вращения шлифовального колеса:0~32000 оборотов в минуту

Минимальное разрешение питания по оси X/Z:0. 001 мм
