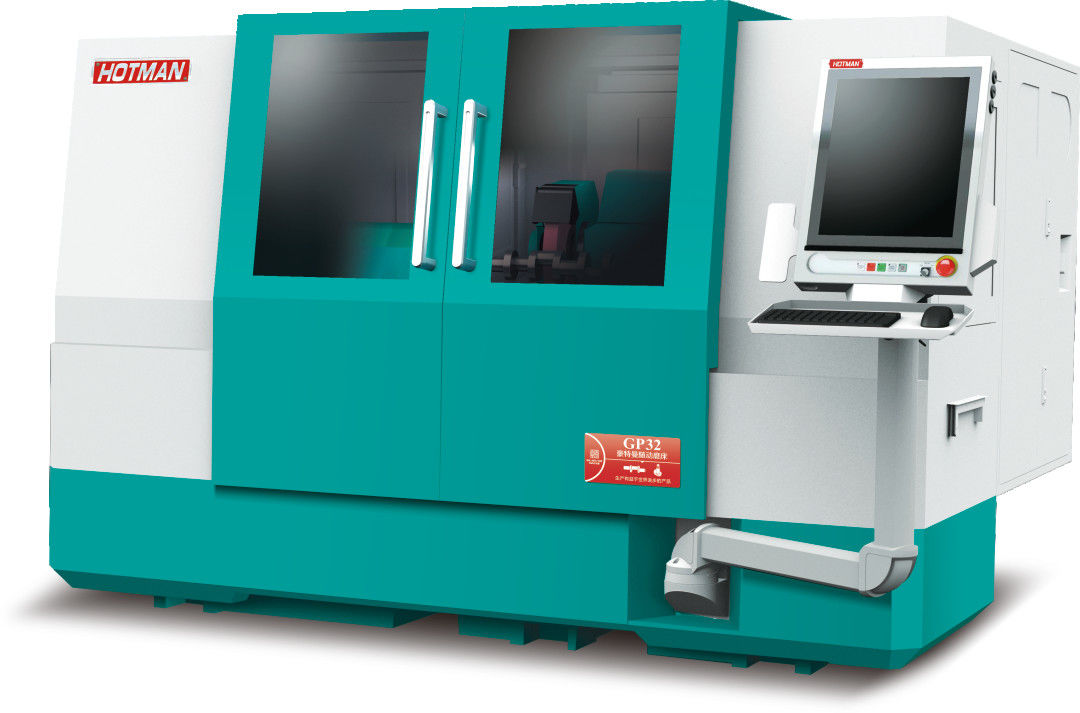

Станок для шлифовки кулачковых валов с ЧПУ GP32-CBN с диаметром круга 400 мм

Большие изображения : Станок для шлифовки кулачковых валов с ЧПУ GP32-CBN с диаметром круга 400 мм

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	HOTMAN
Сертификация:	CE
Номер модели:	GP32-CBN

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD1-600000/SET
Упаковывая детали:	ДРУГОБОК
Время доставки:	70days
Условия оплаты:	T/T,
Поставка способности:	10/SET/MOON

контакт

Подробное описание продукта

Grinding Wheel Diameter:	400mm	Grinding length:	550mm
Grinding Wheel Motor Brand:	Siemens	Grinding Wheel Motor Insulation Grade:	F
Type:	Camshaft Grinding Machine	Grinding Wheel Motor Current:	13A
Grinding Wheel Motor Frequency:	50Hz	Grinding Wheel Motor Model:	1LE1001-1CB23-4AB4
Grinding Wheel Motor Power:	7.5kw	Grinding Wheel Motor Protection Level:	IP54
Grinding Wheel Motor Rotating Direction:	CW/CCW	Grinding Wheel Motor Speed:	1420rpm
Grinding Wheel Motor Voltage:	380V	Grinding Wheel Speed:	1400rpm
Grinding Wheel Width:	50mm
Выделить:	Мотоциклетная шлифовальная машина , Машины для шлифования насосных валов

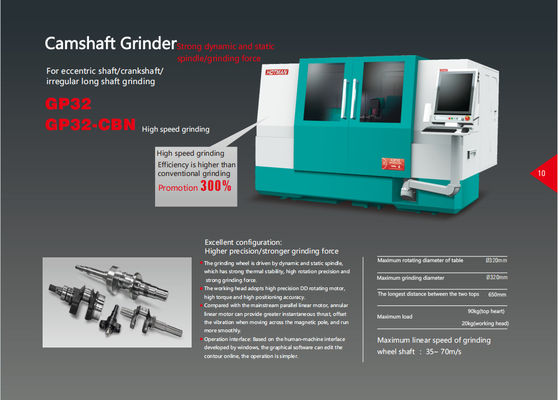

CNC Cam Grinder, GP32-CBN Camshaft Grinding Machine for Hard Alloy Diesel Engine, Motorcycle, Pump Camshaft

Основные характеристики

Сверхжесткая структура станины для превосходной устойчивости
Встроенная круговая решетка Renishaw для сверхвысокой точности
Швейцарский дизайн высокоточного динамического и статического шпинделя шлифовального круга
Линейная направляющая по оси X с самоциркулирующей роликовой структурой
Японский прецизионный шарико-винтовой привод стола C2
Уникальный цилиндрический линейный двигатель для головки шлифовального круга (ось X)
Обратная связь по шкале решетки Heidenhain 50 нм
Прецизионная головка для заготовки двойного назначения (фиксированная/вращающаяся) с воздушной флотацией
Высокожесткий пневмохвостовик
Доступны гибкие варианты конфигурации

Технические характеристики

Размеры и характеристики станка

Высота центров	210 мм
Максимальный диаметр вращения	Φ400 мм
Максимальный диаметр шлифования	Φ550 мм
Длина шлифования между центрами	550 мм
Максимальный вес заготовки между центрами	60 кг

Характеристики шлифовального круга

Стандартный размер шлифовального круга (Φ×Ш×В)	Φ450×20-50×127 мм
Специальный размер шлифовального круга (Φ×Ш×В)	Φ510×15-50×203 мм
Мощность двигателя шпинделя шлифовального круга	3,75 кВт/5,5 кВт
Максимальная линейная скорость шлифовального круга	45 м/с

Основные компоненты

Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который подвергается искусственной нормализации термической обработкой и естественному старению. Компоненты обрабатываются на оборудовании мирового класса, включая YASDA, MITSUI SEIKI, TOSHIBA и ELB, с точностью до микрона.

Оснащен системой автоматического шлифования Siemens 828D CNC с вторичной разработкой для удобства работы. Дополнительное оборудование включает устройство для шлифования внутренних отверстий, устройство автоматического измерения торцов и устройство автоматического измерения наружного диаметра.

Система подачи шлифования оснащена прецизионными V-образными и плоскими направляющими ручной работы с системой автоматической смазки и прецизионным шарико-винтовым механизмом уровня C3 для плавного перемещения и превосходной повторяемой точности позиционирования.

Технические атрибуты

Диаметр шлифовального круга	400 мм
Длина шлифования	550 мм
Марка двигателя шлифовального круга	Siemens
Мощность двигателя шлифовального круга	7,5 кВт
Напряжение двигателя шлифовального круга	380 В
Скорость шлифовального круга	1400 об/мин
Ширина шлифовального круга	50 мм

Дополнительные характеристики

Размер занимаемой площади	3800×3200 мм×2195
Высота	2170 мм
Вес нетто	5440 кг
Стандартный шум станка	＜75 дБ(А)
Диапазон температуры окружающей среды	0-40℃
Влажность окружающей среды	≤75％
