Подробная информация о продукте:
Оплата и доставка Условия:
|
| Диаметр шлифовального колеса: | 200 мм | Угол отверстия шлифовального колеса: | 45° |
|---|---|---|---|
| Глубина отверстия шлифовального колеса: | 20 мм | Диаметр отверстия шлифовального колеса: | 20 мм |
| Расстояние между отверстиями шлифовального колеса: | 50 мм | Количество отверстий шлифовального колеса: | 4 |
| Пространство между отверстиями шлифовального колеса: | 50 мм | Материал шлифовального колеса: | Диамант |
| Размер шлифовального колеса: | 200 мм | Скорость шлифовального колеса: | 1400 оборотов в минуту |
| Толщина шлифовального колеса: | 20 мм | Потребление энергии: | 2.2kw |
| Источник питания: | Электроэнергия | Тип: | Машина цилиндрического точильщика |
| Напряжение: | 380 В | ||
| Выделить: | 380 В цилиндрическая шлифовальная машина,Многофункциональная цилиндрическая шлифовальная машина,Электрический цилиндрический шлифовальный станок |
||

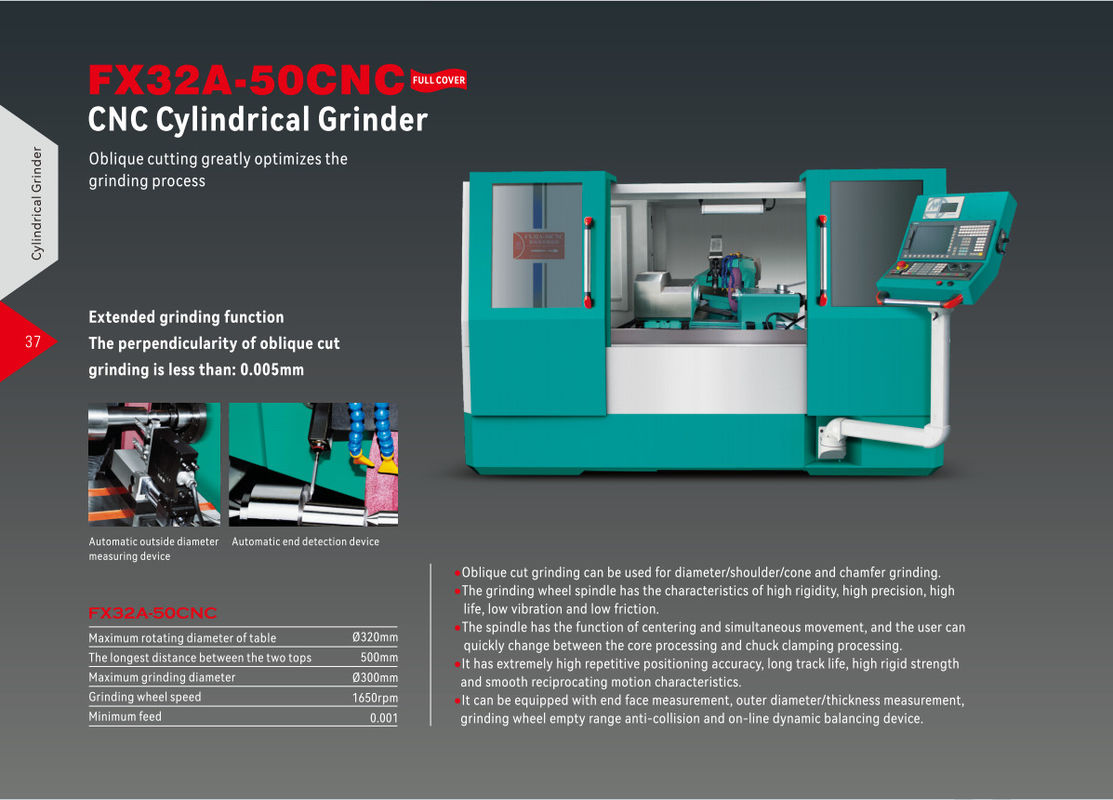

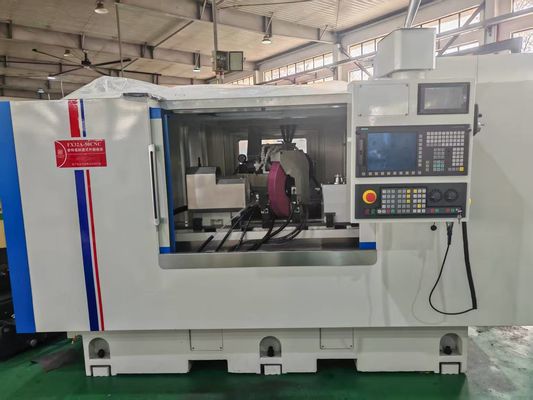

Высокоточная цилиндрическая машина с ЧПУ FX32A-50CNC
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется тепловой обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от тела, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Техническая спецификация:
| Проект | Единица | Модель: FX32A-50CNC | |
|
Производственная мощность
|
Максимальный вращающийся диаметр стола |
мм | 320 |
|
Максимальное расстояние между двумя пальцами |
мм | 500 | |
|
Максимальный диаметр шлифовки |
мм | 300 | |
|
Максимальная нагрузка между двумя париетальными сердцами |
В кг | 60 (вверху в центре) 20 (рабочая голова) | |
|
Размер шлифовального колеса (диаметр × ширина × диафрагма) |
мм | 450х50х127 | |
| Скорость шлифовального колеса | обороты в минуту | 1650 | |
|
Максимальная линейная скорость шлифовального колеса |
м/с | 35 | |
|
Система управления
|
Контроллер | SIEMENS | |
|
головка шлифовального колеса |
Угол подачи | Уровень | 60 |
|
скорость скоростного движения по оси X |
м/мин | 6 | |
| Удаление питания | мм | 260 | |
|
Минимальная единица настройки оси X |
мм | 0.001 | |
|
Рама головы |
Скорость вращения шпинделя | обороты в минуту | 50 - 500 |
| Форма шпинделя | Одновременные или центрирующие | ||
| Спецификация пальца | МТ-4 | ||
|
Заднее сиденье |
Автоматическое телескопическое расстояние |
мм | 40 |
| 顶针规格/Thimble спецификация | МТ-4 | ||
|
рабочий стол |
Скорость скоростного движения по оси Z |
м/мин | 8 |
|
Минимальная подача по оси z |
мм | 0.001 | |
| Максимальная пробежка | 600 | ||
| Угол вращения | Уровень | +6/-9 | |
|
Двигатель |
Двигатель шпинделя шлифовального колеса |
КВт | 5.5 |
| Двигатель питания X-оси | КВт | 2.2 | |
| Двигатель питания Z-оси | КВт | 2.2 | |
| Двигатель с шпинделем на головке | КВт | 1.5 | |
| Двигатель охлаждающего насоса | КВт | 0.18 | |
| Двигатель топливного насоса хвостового состава | КВт | 0.75 | |
| Смазочное масло | КВт | 0.1 | |
|
Стандартная точность |
Круглость | мм | 0.0015 |
| Цилиндричность | мм | 0.003 | |
| Прямость | мм | 0.003 | |
| Точность позиционирования по оси Х | мм | 0.003 | |
| Точность позиционирования по оси Z | мм | 0.004 | |
|
Точность повторного позиционирования по оси X |
мм | 0.002 | |
|
Точность повторного позиционирования по оси Z |
мм | 0.002 | |
| Грубость | мм | ≤Ra0.25 | |
|
Прочие |
Чистая масса машины | В кг | 5000 |
| Валовая масса машин | В кг | 6000 | |
|
Размер упаковки (длина * ширина * высота) |
мм | 3500 × 3000 × 2000 | |
