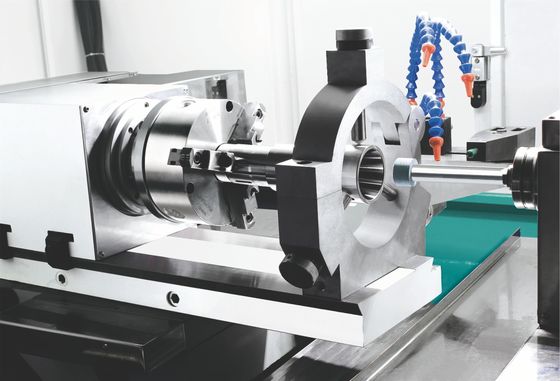

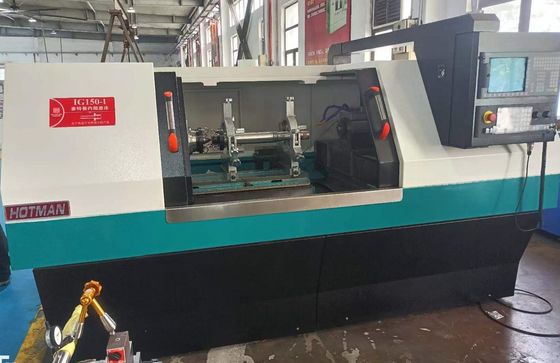

Машина для внутренней шлифовки с ЧПУ IG150-I, с расширенным столом с максимальной длиной зажима 800 мм, максимальной глубиной шлифовки 300 мм

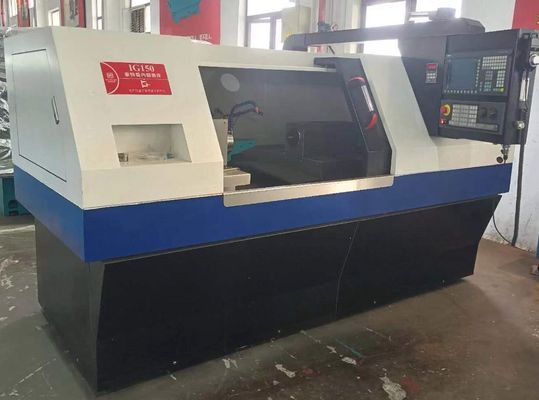

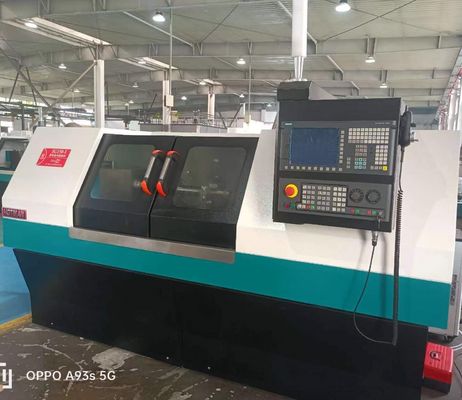

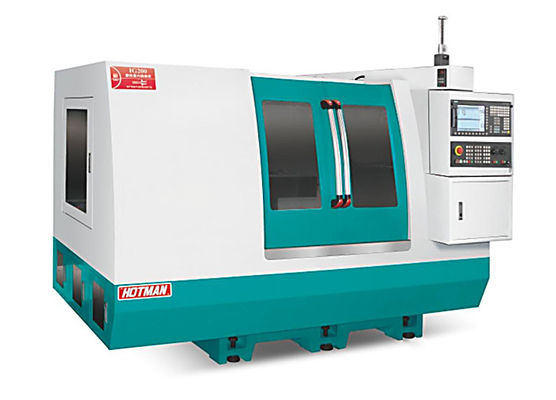

Высокоточный внутренний шлифовальный станок с ЧПУ - IG-150

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который подвергается искусственной нормализации термической обработкой, а затем естественному старению. Компоненты обрабатываются на оборудовании YASDA, MITSUI SEIKI, TOSHIBA, ELB и другом оборудовании мирового класса с однократной обработкой зажима. Точность размеров может достигать микронного уровня, что обеспечивает высокую точность основных компонентов оборудования.


2. Направляющие станка и прецизионные шарико-винтовые пары непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности. Система охлаждения отделена от корпуса для устранения вибрации и благоприятного отвода тепла.

3. Оснащен системой автоматического шлифования Siemens 828D CNC и вторичной разработкой, диалоговым режимом «человек-машина» для простоты эксплуатации, с множеством дополнительных опций на выбор, включая устройство для шлифования внутренних отверстий, устройство автоматического измерения торца, устройство автоматического измерения наружного диаметра и т. д.

4. Система подачи шлифования состоит из V-образной и плоской направляющей, изготовленных вручную с высокой точностью, с автоматической системой смазки и прецизионным шарико-винтовым механизмом класса C3, что позволяет добиться плавного перемещения, превосходной повторяемости позиционирования и длительного срока службы направляющих.

5. Стандартная конфигурация шпинделя шлифовального круга - задняя четырех- и задняя двухподшипниковая конструкция. Также может быть выбран высокоточный динамический и статический шпиндель, который обладает характеристиками высокой точности вращения, высокой динамической жесткостью, хорошей виброустойчивостью, высокой эффективностью шлифования и хорошим качеством шлифованной поверхности. Для шлифования специальных заготовок скорость шлифовального круга может регулироваться, до 3500 об/мин и 60 м/с.


6. Задняя бабка спроектирована как жесткой, так и прочной. Закаленный стальной скользящий цилиндр, инкрустированный в чугунный корпус, предназначен для переноса центра MT4. Усилие подъема скользящего цилиндра можно легко изменить с помощью регулировочных ручек сзади. Специальные аксессуары - масляная задняя бабка с педалью для облегчения выгрузки заготовок.

7. Система числового программного управления Siemens в качестве стандартной конфигурации, после вторичной разработки, полностью китайский интерфейс управления, проста в использовании. Оснащена высокопроизводительным серводвигателем Siemens, система ЧПУ и система привода оборудования имеют лучшую совместимость, в то же время с функцией автоматического ремонта песка и автоматической компенсации, для обеспечения стабильности и точности подачи и шлифования.

Технические характеристики:
