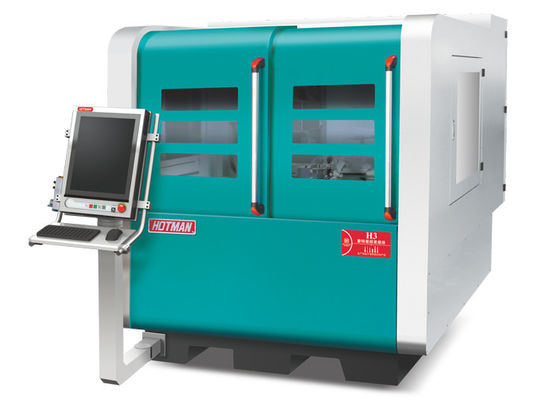

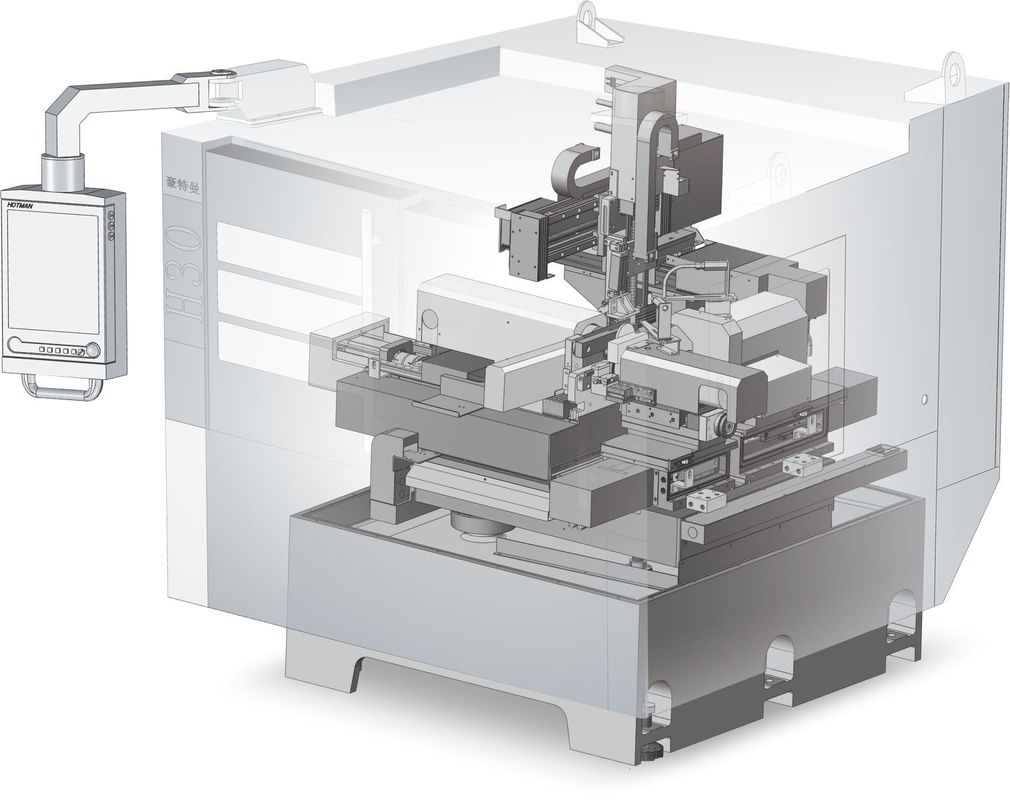

Высокоточный СНК-степ-даун шлифовальный станок H3
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Интеллектуальное решение для шлифования

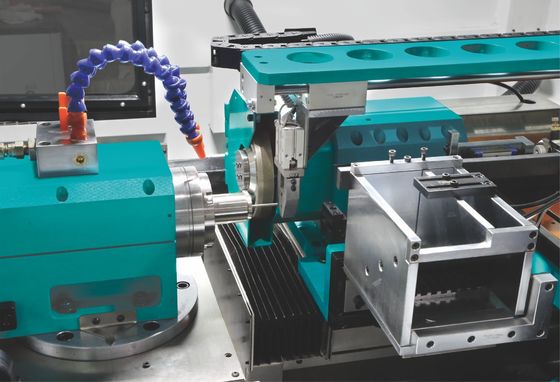

● Четырехосная измельчительная машина с различными сегментами оснащена механизмом загрузки и разгрузки трехосовых манипуляторов для реализации серийной обработки компонентов.
● Онлайн-система измерения, чтобы обеспечить точность длительного бесконтрольного.
● Первое в Китае устройство для зажимания заготовки центрального типа, используемое в процессе шлифования для получения превосходной концентричности.
● С помощью диаметровой разницы грубая обработка и отделка вала эффективно совпадают, чтобы получить наилучшую точность и отделку поверхности.
● Система управления и программное обеспечение, разработанные самостоятельно Hotman, позволяют быстро редактировать и создавать заготовку.
Диаметровый диапазон шлифовальной заготовки:Ø0,05 ~ 20,0 мм
Максимальная длина шлифовальной заготовки:200 мм
| Нет, нет, нет. |
Проект |
Единица |
Модель: H3 |
| 1 |
Диаметр застежки
|
мм |
0.05-20 |
| 2 |
Диаметровый диапазон шлифовального изделия
|
мм |
0.05-20 |
| 3 |
Максимальная длина зажимания/слитья рабочей части
|
мм |
300/200 |
| 4 |
Система управления (ось CNC-4)
|
|
В соответствии с пунктом 6.2.2. |
| 5 |
Система питания и приема станций (ось CNC-3)
|
|
ANCA-U/V/W |
| 6 |
Стройная шлифовка
|
Размер шлифовального колеса (диаметр × ширина × диафрагма)
|
мм |
250х20х31.75 |
| 7 |
Скорость шлифовального колеса (моторизованный шпиндель)
|
обороты в минуту |
0~9000 |
| 8 |
Максимальная линейная скорость шлифовального колеса
|
м/с |
90 |
| 9 |
Двигатель шпинделя шлифовального колеса |
KW |
18.5/22/30 |
| 10 |
Окончательное шлифование
|
Размер шлифовального колеса (диаметр × ширина × диафрагма)
|
мм |
150 на 20 на 31.75 |
| 11 |
Скорость шлифовального колеса (моторизованный шпиндель)
|
обороты в минуту |
0 ~ 14000 |
| 12 |
Максимальная линейная скорость шлифовального колеса
|
м/с |
90 |
| 13 |
Двигатель шпинделя шлифовального колеса |
KW |
3.5/8.5 |
| 14 |
Минимальная подача по оси X/Y/Z/Z |
мм |
0.001 |
| 15 |
Поездка по оси X (грубая остекленная ось) |
мм |
73 |
| 16 |
Удары по оси Y (остров тонкого шлифовального колеса) |
мм |
40 |
| 17 |
Движение по оси Z (рабочая головка) |
мм |
374 |
| 18 |
Движение оси Z (четвертая ось) |
мм |
52 |
| 19 |
Сервомотор на оси X/Y/Z/Z |
KW |
2.0 |
| 20 |
Двигатель с рабочей головкой |
KW |
1.0 |
| 21 |
Скорость вращения рабочей головки |
обороты в минуту |
0-3000 |
| 22 |
Масляный насос высокого давления |
KW |
0.25 |
| 23 |
Режим вращения шпинделя рабочей головы |
|
иммобилизация |
| 24 |
Убедитесь в режиме расположения длины |
|
префикс |
| 25 |
Сервомотор с манипуляторной U/V/W осью |
KW |
1.0 |
| 26 |
Резервуар для измельчающей жидкости |
мм |
300*300*1000 |
| 27 |
Валовой вес (приблизительный) |
В кг |
5000 |
| 28 |
Общие размеры (длина × ширина × высота) |
мм |
2390*2752*2050 |
