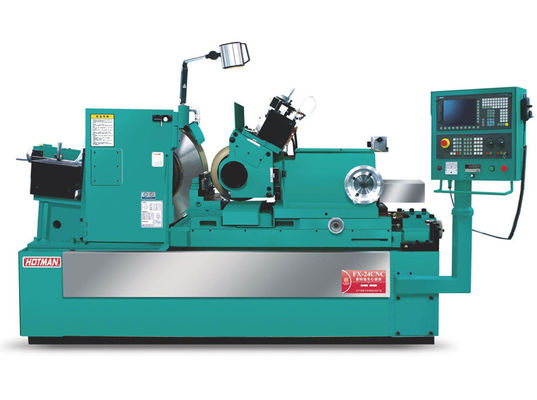

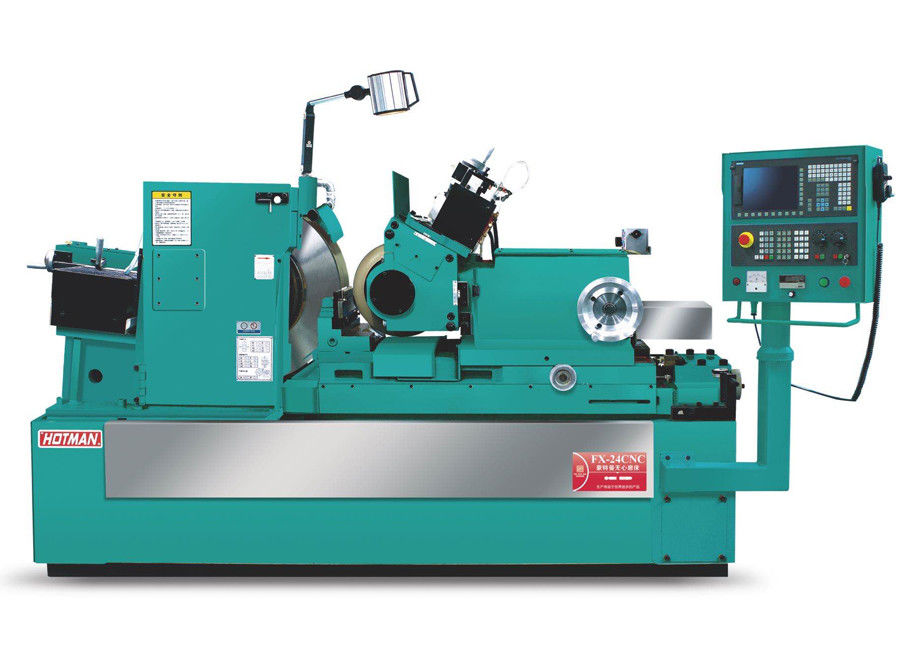

Бесцентровая шлифовка FX-24CNC-3
Описание устройства:
1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.
2Рельсы руководства машины и точные шаровые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.
3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.
4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.
5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.
6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулировочными ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.
7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
Технический параметр:
| Проект |
Единица |
Модель: FX-24CNC-3 |
|
Диапазон обработки стандартных моделей (диаметр)
|
мм |
Φ 1-80 |
|
Размер шлифовального колеса (OD * W * OD)
|
мм |
Φ610*(205-400) *Φ304.8 |
|
Настройка размера колеса (OD * W * OD)
|
мм |
Φ330*(205-400) *Φ203.2 |
| Скорость шлифовального колеса |
RPM |
1350 |
| Регулирование скорости колеса |
RPM |
0-250 |
|
Мотор движется шлифовальным колесом.
|
KW |
30 |
|
Сервомотор регулирования колес
|
KW |
3 |
| Сервомотор питания |
KW |
3.75 |
|
Сервомотор для ремонта песка
|
KW |
1.5KW/0.8KW |
|
Гидравлический насос управляет двигателем
|
KW |
0.75 |
|
Охлаждающий насос приводит в движение мотор
|
KW |
0.75 |
|
Регулирующее колесо ручное колесо питания
|
мм |
3.5/ RPM 0.05/ шкала |
|
Регулирующее колесо тонкостроительное ручное колесо
|
мм |
0.1/RPM 0.001/SCALE |
|
Ручное колесо кормления рабочего стола
|
мм |
Минимальный вес сервопитания составляет 0,0005 мм |
|
Ручное колесо с микро регулировкой рабочего стола
|
мм |
0.2/ поворот 0.001/ шкала |
| Подстричь ручное колесо питания |
мм |
2 мм/свинца 0,01 мм/масштаб |
| Регулировать угол наклона колеса |
Степень |
+5° - 3° |
|
Настройка угла вращения
|
Степень |
± 5° |
|
Размер машины (длина * ширина * высота)
|
мм |
3200×2710×3100 |
| Механическая масса |
КГ |
6500 |
| Масса упаковки |
КГ |
7000 |
