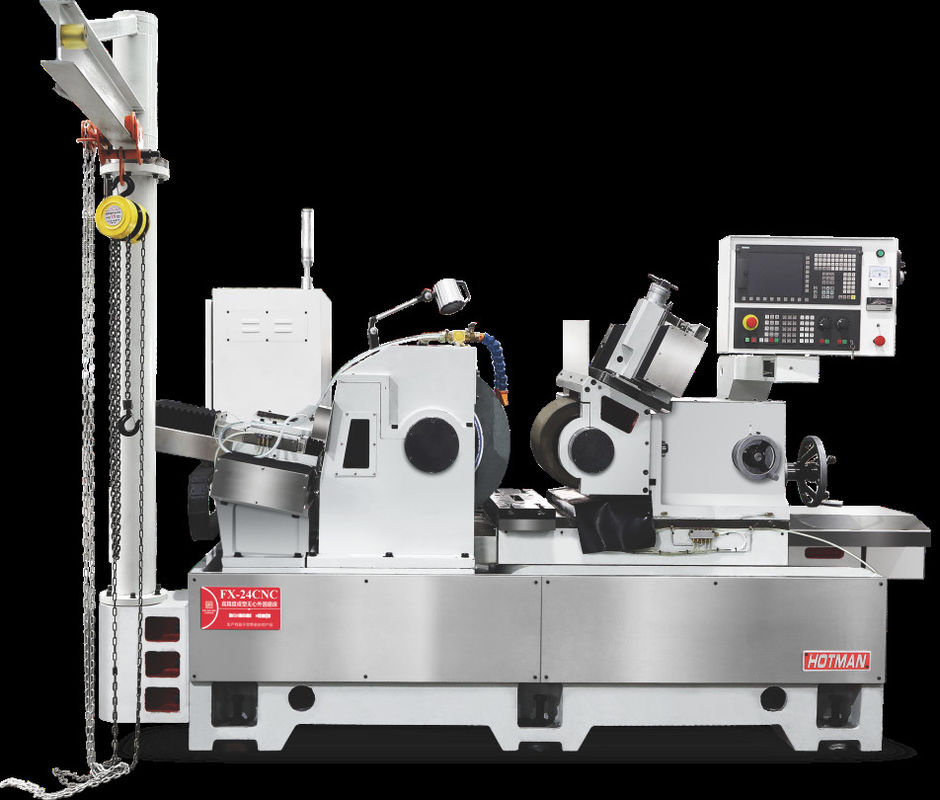

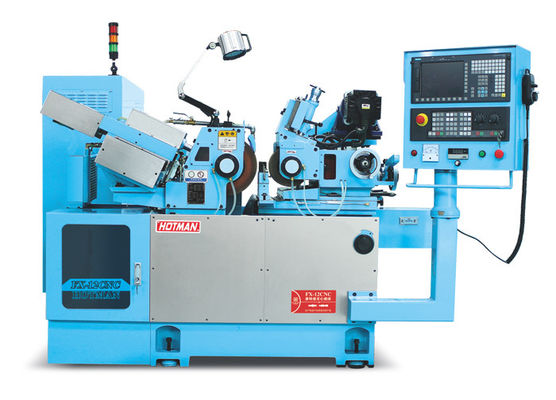

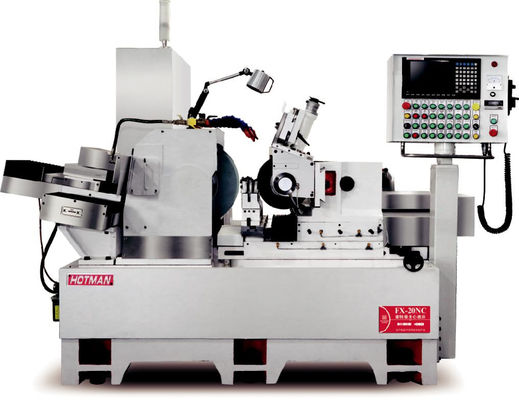

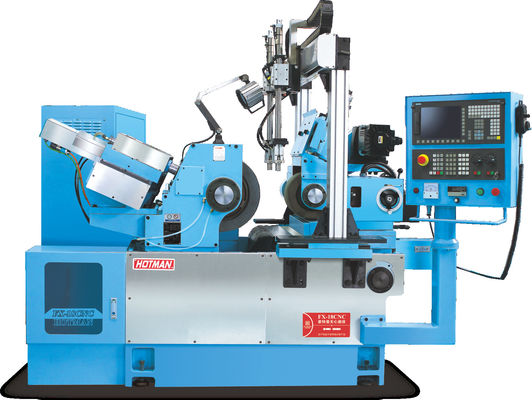

Трехосная высокоточная промышленная небольшая бесцентровая шлифовка с ЧПУ многофункциональная шлифовка

Трехосная высокоточная промышленная небольшая бесцентровая шлифовка с ЧПУ многофункциональная шлифовка

Техническая спецификация:

Предварительная приемка оборудования:

1Условия предварительного принятия:

(1) Покупатель должен предоставить подтвержденные чертежи, образцы и спецификации испытаний, относящиеся к шлифовальному рабочему деталю, перед подписанием

контракт и техническое соглашение.

(2) Продавец сохраняет конфиденциальность всех технических данных, предоставленных покупателем.

(3) Продавец уведомляет покупателя за 15 дней до предварительного принятия, а покупатель

Подготовить 10 соответствующих деталей и отправить их продавцу, или покупатель отвезет их на завод продавца для приема на месте в зависимости от обстоятельств.

(4) Продавец должен подготовиться к предварительной приемке до прибытия персонала Покупателя на завод по производству оборудования.

(5) Параметры шлифовального колеса выбираются продавцом по чертежам, предоставленным заказчиком.и соответствующие шлифовальные колеса будут настроены после подписания контракта.

2Содержание и стандарты предварительного принятия: спецификации принятия, согласованные обеими сторонами, должны быть выполнены в соответствии с чертежными стандартами, предоставленными покупателем.

(1) Проверка внешнего вида устройства.

(2) Удобство эксплуатации и обслуживания оборудования (в зависимости от конструкции оборудования машины-инструмента продавца).

(3) Влияние прочности и жесткости оборудования на качество (зависимо от таблицы испытаний точности оборудования, предоставленной продавцом)

(4) Измеренная запись работы оборудования (пустой, время работы на полную нагрузку, содержание и т.д.).

(5) Записывается основной показатель производительности оборудования.

(6) Записи испытаний и записи сборки основных частей.

(7) Подтверждение важных частей.

(8) Продолжалась непрерывная обработка 10 штук измельчимых изделий, которые соответствовали требованиям чертежей, и оборудование работало нормально.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3В процессе предварительной приемки покупатель имеет право высказать обоснованное мнение о исправлении оборудования, а продавец может произвести исправление с согласия обеих сторон.

4Продавец может отправить оборудование покупателю только после того, как продавец подпишет документ о предварительном приеме.

Описание устройства:

1. Корпус и компоненты отлиты из высококачественного чугуна Milhanna FC30, который искусственно нормализуется термической обработкой, а затем обрабатывается естественным старением.Мицуи Сэйки, TOSHIBA, ELB и другие оборудования мирового класса, когда зажимание обработки.

2Рельсы руководства машины и точные шариковые винты непрерывно смазываются автоматической системой смазки для обеспечения более длительного срока службы и точности.Система охлаждения отделена от корпуса, чтобы исключить вибрации и благоприятное рассеивание тепла.

3.Оснащен автоматической шлифовальной системой Siemens 828D CNC и вторичной разработкой, диалогом человека и машины, с множеством дополнительного оборудования на выбор,включая устройство для шлифования внутренних отверстий, автоматическое устройство измерения конца, автоматическое устройство измерения наружного диаметра и т.д.

4Система подачи шлифования состоит из V и плоской трассы из изготовленной вручную высокоточной лопаты, с автоматической системой смазки и высокоточным шлифовальным шариковым винтом уровня C3,который может достичь плавного движенияОтличная точность повторного позиционирования и длительный срок службы.

5. Стандартная конфигурация шпинделя шлифовального колеса состоит из четырех задних и двух задних подшипниковых конструкций.с высокой точностью вращения, высокая динамическая жесткость, хорошая вибрационная стойкость, высокая эффективность шлифования и хорошее качество поверхности шлифования.до 3500 оборотов в минуту и 60 м/с.

6Заднее сиденье предназначено как для жесткости, так и для прочности.Сила подъема скользящего цилиндра может быть легко изменена регулирующими ручками на заднейСпециальные аксессуары Олив давление хвостовое сиденье с педалем для облегчения разгрузки рабочих частей.

7.Систем цифрового управления Siemens в качестве стандартной конфигурации, после вторичной разработки, все китайский интерфейс работы, простой в использовании.Устройства системы CNC и системы привода лучше совместимы, одновременно с автоматическим ремонтом песка и функцией автоматической компенсации, чтобы обеспечить стабильность и точность подачи и измельчения.
