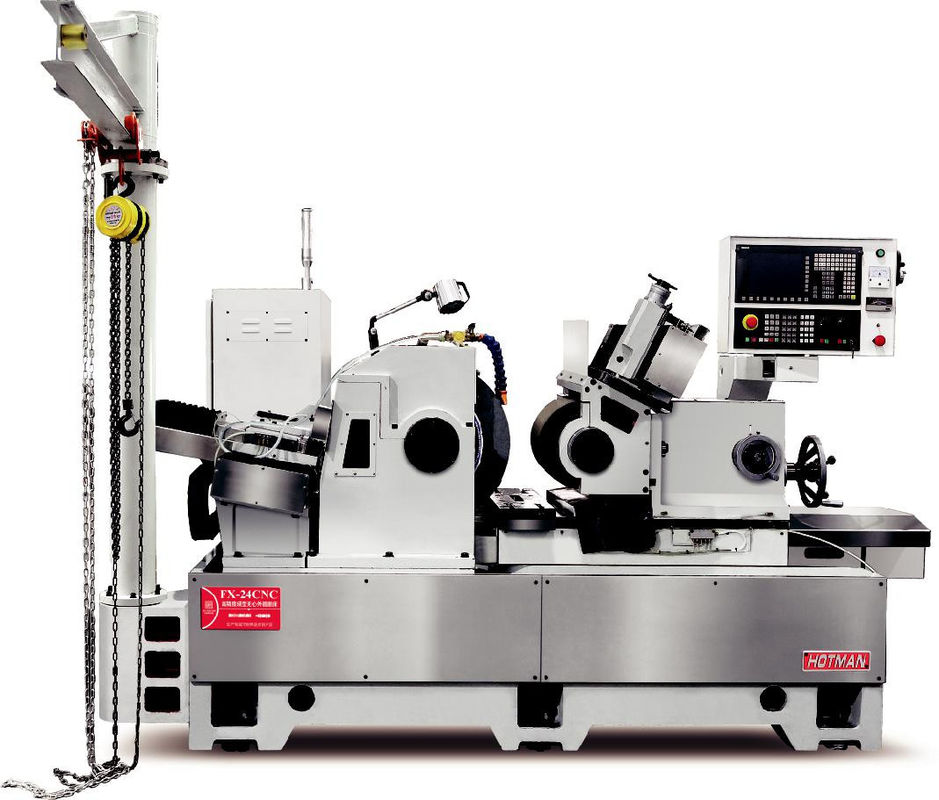

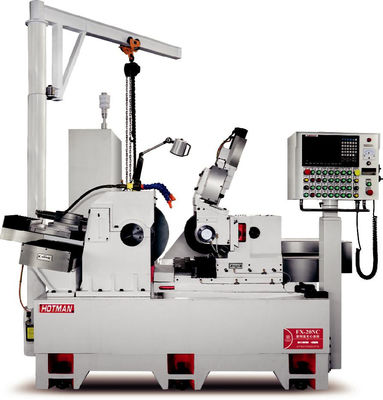

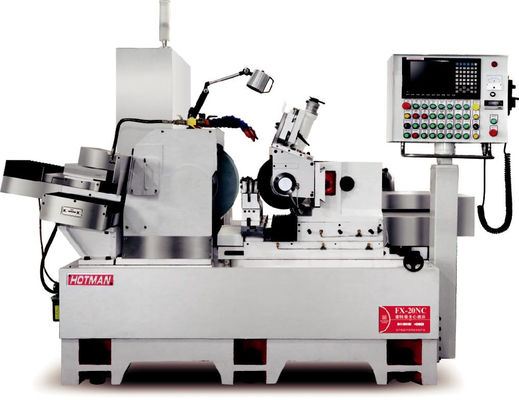

Промышленная многофункциональная мелкая бесцентровая шлифовка с ЧПУ

Промышленная многофункциональная мелкая бесцентровая шлифовка с ЧПУ

Техническая спецификация:

Предварительная приемка оборудования:

1Условия предварительного принятия:

(1) Покупатель должен предоставить подтвержденные чертежи, образцы и спецификации испытаний, относящиеся к шлифовальному рабочему деталю, перед подписанием

контракт и техническое соглашение.

(2) Продавец сохраняет конфиденциальность всех технических данных, предоставленных покупателем.

(3) Продавец уведомляет покупателя за 15 дней до предварительного принятия, а покупатель

Подготовить 10 соответствующих деталей и отправить их продавцу, или покупатель отвезет их на завод продавца для приема на месте в зависимости от обстоятельств.

(4) Продавец должен подготовиться к предварительной приемке до прибытия персонала Покупателя на завод по производству оборудования.

(5) Параметры шлифовального колеса выбираются продавцом по чертежам, предоставленным заказчиком.и соответствующие шлифовальные колеса будут настроены после подписания контракта.

2Содержание и стандарты предварительного принятия: спецификации принятия, согласованные обеими сторонами, должны быть выполнены в соответствии с чертежными стандартами, предоставленными покупателем.

(1) Проверка внешнего вида устройства.

(2) Удобство эксплуатации и обслуживания оборудования (в зависимости от конструкции оборудования машины-инструмента продавца).

(3) Влияние прочности и жесткости оборудования на качество (зависимо от таблицы испытаний точности оборудования, предоставленной продавцом)

(4) Измеренная запись работы оборудования (пустой, время работы на полную нагрузку, содержание и т.д.).

(5) Записывается основной показатель производительности оборудования.

(6) Записи испытаний и записи сборки основных частей.

(7) Подтверждение важных частей.

(8) Продолжалась непрерывная обработка 10 штук измельчимых изделий, которые соответствовали требованиям чертежей, и оборудование работало нормально.

(9)  The waste products allowed to be processed by the seller during the grinding process of thepre-acceptance work piece will be shipped to the          buyer together with qualified test pieces or with the shipping machine.

3В процессе предварительной приемки покупатель имеет право высказать обоснованное мнение о исправлении оборудования, а продавец может произвести исправление с согласия обеих сторон.

4Продавец может отправить оборудование покупателю только после того, как продавец подпишет документ о предварительном приеме.

Описание устройства:

1.Свинцовый

После охлаждения и закаливания, тепловой обработки карбуризацией, а затем криогенной обработки, управляемой компьютером,твердость поверхности превышает HRC-62°, и эффективный закаленный слой с одной стороны достигает более 1,5 мм. Вратовой прием подшипников.расход меньше 00,002 мм.

2.Система регулирования колесной трансмиссии

На спинде регулирующего колеса используется сервомотор марки Delta, с свободно изменяемыми скоростями от 0 до 250 оборотов в минуту (цифровое управление),и оптимальная и постоянная линейная скорость может быть сохранена даже при изменении диаметра регулирующего колеса из-за износа, обеспечивая лучшее качество шлифования.

Сервомотор умно смонтирован в держателе регулирующего колеса, и движет шпиндель непосредственно через синхронные ремни, с тем же углом наклона, что и регулирующее колесо,чтобы держать два пояса параллельными все время, что позволяет избежать потери инерции и некоторых других неудобств, вызванных системой передачи цепи старого типа.

3.Двойной V-гидс

Принятие двойной V-образной конструкции направляющей рельсы, с точностью поверхности, очищенной вручную и непрерывно автоматически смазываемой, обеспечивает точность и точность подачи.

4.Система нанесения колес

Двуосечная сервоавтоматическая песочная система с перекрестной структурой используется для реализации двухосевого интерполяционного песочного обтягивания через систему CNC,и форм-резание шлифования деталей с конусами и дугами реализуетсяУстройство для скребки песка использует структуру чисто ручного скребления с розовым хвостом голубя.и механизм нанесения песка и сиденье шлифовального колеса спроектированы как отдельные части для обеспечения точности и стабильности устройства нанесения песка.

5.Система с ЧПУ

Система CNC разработана совместно с поставщиком программного обеспечения, которая имеет интуитивно понятный интерфейс HMI на китайском языке, и легко для изучения и эксплуатации.для автоматического питания колес в одной оси, хорошая совместимость и точное питание.
